هيكل شبكي فائق الاستقرار –أكثر صلابة للمساحات المفتوحة، الملاعب الرياضية، والمناطق ذات الرياح العاتية

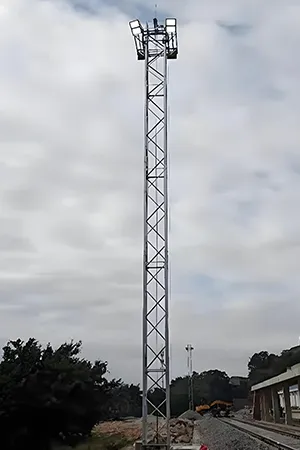

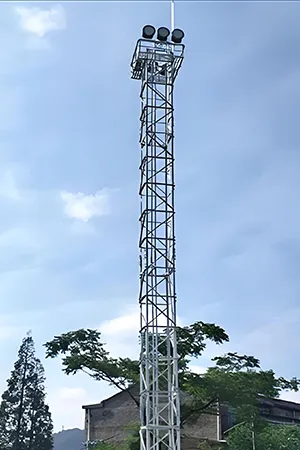

4-Legged Angular Steel Light Tower
هذا نوع من الأبراج الفولاذية الشبكية ذاتية الدعم؛ هي حلول إضاءة ذكية بارتفاعات مرنة تبدأ من 5 وتصل إلى 40 متراً. صُممت لتقهر التحديات وتقاوم أقسى البيئات
هيكل فولاذية لا ينحني، وصمودٌ يروي قصة الإتقان، هنا أبراج ذات أربعة قوائم (4 أرجل) مشيدة من الفولاذ المجلفن حرارياً والقطاعات الأنبوبية عالية الصلابة، صُممت لتكون الحصن المنيع في وجه عواتي الرياح والزلازل، وتتحدى ببراعةٍ قسوة الزمن وعوامل التعرية. وبفضل نظامٍ كهربائي فائق الاستقرار ومنصات إضاءة ذكية قابلة للضبط، نمنح مساحاتكم الشاسعة فيضاً ضوئياً لا ينقطع وتغطيةً هندسيةً شاملة؛ حيث تجتمع القوة المطلقة بالدقة المتناهية، لتضيء مشاريعكم الكبرى بثباتٍ لا يتزعزع.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- نطاق الارتفاعات 5 إلى 40 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهندسة الإنشائية والتصميم الهيكلي
- المواصفات الفنية
- الميزات
- المشاريع
- التصنيع
- هيكلٌ شُيد ليبقى (الهيكل الإنشائي)

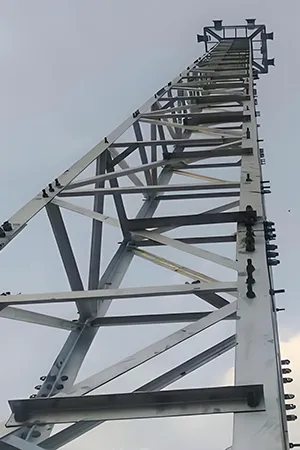

تتجسد القوة في الأبراج ذات القوائم الأربع عبر أعمدة فولاذية جبارة، تتشابك في هيكل شبكي متطور يجمع بين خفة الوزن والصلابة المطلقة. ولذلك، فقد صممنا لك كياناً هندسياً لا يعرف الانحناء، بقطاعات هندسية دقيقة تصل إلى 0.6 × 0.6 م إلى 1.0 × 1.0 م، وارتفاعات شاهقة من 15 متر حتى 40 متر. - ذكاء الربط وصلابة التثبيت (آلية التوصيل)
وداعاً لتعقيدات اللحام الموضعي، فنظامنا يعتمد على التصميم المبروم بالكامل لسهولة النقل وسرعة الإنجاز. وبفضل تقنية الوصلات المتداخلة المدعمة بصفائح التقوية، يقف البرج ثابتاً في وجه أعاصير بدرجة 12 بيوفورت ورياح بسرعة 37.9 م/ث، وكأنه جزءٌ لا يتجزأ من الأرض. - درعٌ منيع ضد الزمن (حماية الأسطح)
لأننا ندرك قسوة الطبيعة، غلفنا الفولاذ بطبقة جلفنة حرارية تتجاوز 85 ميكرون (وتصل لـ 90 ميكرون في المناطق الساحلية)، معززة بطلاء الإيبوكسي المضاد للتآكل عند نقاط اللحام الحساسة. ولذلك، استثمارك معنا ليس مؤقتاً، بل هو شراكة تمتد لأكثر من 30 عاماً من الأداء المتواصل. - تحدي المستحيل: أداءٌ بلا حدود (البيئات القاسية)
حينما تهتز الأرض، تبرز قوتنا، حيث صُممت قواعدنا الخرسانية (C35) المثبتة ببراغي (M24) العملاقة لتتحمل هزات زلزالية من الدرجة الثامنة بمقياس ريختر، مع عزم دوران مضاد للانقلاب يتجاوز 80 كيلو نيوتن.متر مكعب. إنها القوة التي تمنحك الطمأنينة في أصعب الظروف.
- الأنظمة الثابتة: شموخُ الأداء واستدامةُ الضياء
للمساحات التي لا تنام، صممنا الأنظمة الثابتة لتكون الركيزة الأساسية في الموانئ، المصانع، والمراكز اللوجستية الضخمة. وبفضل سلم داخلي آمن ومنصة صيانة علوية متكاملة، نضمن لك استمرارية التشغيل وكفاءة الإضاءة الطويلة الأمد، حيث تلتقي متانة الهيكل مع دقة الوظيفة لتضيء مسارات العمل بكل ثبات. - أنظمة الرفع الديناميكية: سيطرةٌ مطلقة وصيانةٌ ميسرة
أعدنا تعريف المرونة من خلال أنظمة الرفع التي تمنحك تحكماً كاملاً؛ حيث يمكن خفض ورفع منصة الإضاءة بارتفاعات تتراوح بين 15 و25 متراً بكل سهولة. وفي هندسة السكك الحديدية، تتجلى عبقرية التصميم بمحاذاة المسارات بدقة متناهية، مما يمنحك كفاءةً تشغيلية تقضي على تعقيدات الصيانة التقليدية. - الأنظمة الدوارة: دقة التوجيه في زوايا التحدي
لأن الضوء لا يعرف القيود، توفر أنظمة الذراع الدوارة حرية حركة تبدأ من صفر درجة وتصل إلى 90 درجة. ولذا، صُممت هذه الأنظمة خصيصاً للمناطق ذات المتطلبات الهندسية المعقدة، لتوجيه الفيض الضوئي بدقة متناهية نحو الهدف المنشود، مما يضمن لك تغطيةً مثالية تتكيف مع تفاصيل موقعك مهما بلغت صعوبتها.
- المنشئات اللوجستية والصناعية: سطوعٌ يغمر المساحات الشاسعة

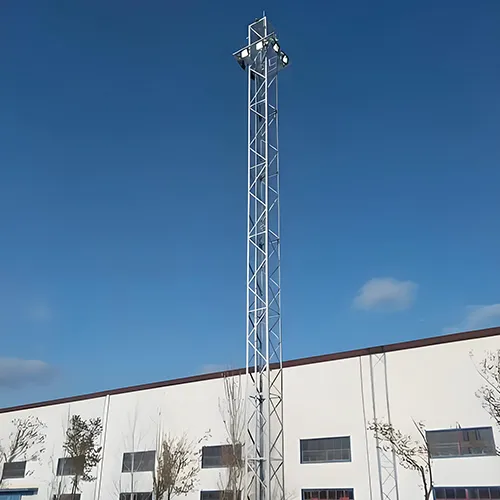

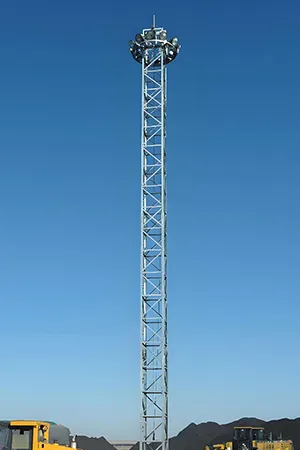

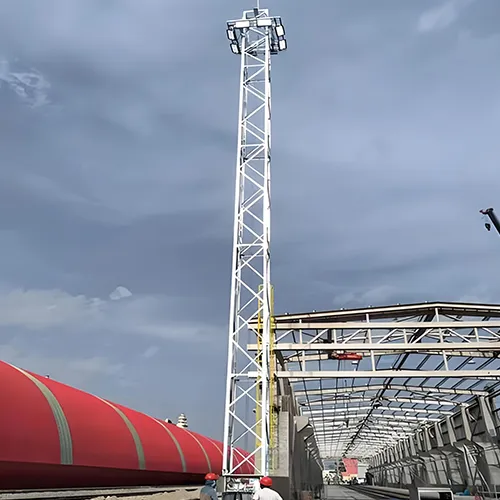

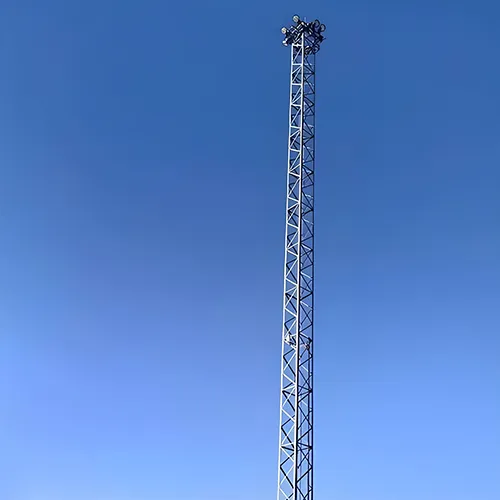

في قلب المحطات الحرارية، والمجمعات اللوجستية، وساحات الشحن في محطات القطار، تبرز أبراجنا كشريانٍ للحياة والعمل. وبفضل هندسة الإطار الشبكي بارتفاعات قياسية تصل إلى 21.5 متراً، نمنح ساحات الفحم والموانئ العملاقة فيضاً ضوئياً يغمر أدق التفاصيل، محولين ليل العمل إلى نهارٍ منتجٍ وآمن، لضمان تدفق الإنجاز بلا انقطاع. - الأنظمة الأمنية والوقائية (تطبيقات خاصة)
تتجاوز وظيفة أبراجنا حدود الإضاءة لتلعب دوراً محورياً في حماية البنية التحتية الحساسة ومحطات التحويل؛ فمن خلال نموذجنا المتطور (GFL2-5) بارتفاع 25 متراً، يتحول الهيكل الرباعي إلى منظومة حماية من الصواعق تغطي نطاقاً وقائياً يصل قطره إلى 60 متراً. ولذا، فإنها الحلول المتكاملة التي تضمن لك استدامة الإضاءة وكفاءة الردع المناخي في آنٍ واحد، لتبقى منشآتكم الاستراتيجية في مأمنٍ تام تحت أصعب الظروف البيئية.
| المنتج | برج إضاءة (عمود إنارة) |
| نوع البرج | عمود ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| شهادات الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والصواميل | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، A325;DIN 7990، DIN 931، DIN 933، ISO 4032، ISO 4034 |
| مواد الهيكل الرئيسية | حديد الزاوية أو الفولاذ الأنبوبي |
| نطاق الارتفاعات | 5 إلى 40 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة السطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، والطلاء بطبقة حماية ضد التآكل |
| معيار الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي في الخدمة | أكثر من 20 عام |
| خيارات اللون | لمسة نهائية باللون الفضي (المجلفن) أو المطلي، وفق نظام ألوان RAL القياسي، مع إمكانية التخصيص الكامل حسب الطلب |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Antenna Mast
Lighting Lamps
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

بأداءٍ يفوق التوقعات، تمنحك أبراجنا قدرةً فائقة على تشغيل وحدات إضاءة عالية الكثافة، تضمن سطوعاً استثنائياً يغطي أبعد المسافات بوضوحٍ تام. وبفضل هندسة التحكم في زوايا الإضاءة، نمنحك مرونةً مطلقة في التوجيه لتتكيف مع تضاريس كل موقع، محققين بذلك إضاءةً مركزة ودقيقة تضع الضوء حيث تحتاجه تماماً، بلا هدرٍ وبأعلى كفاءةٍ ممكنة.

نمنح مشاريعكم آفاقاً لا تحدُّها القيود؛ حيث تأتي حلولنا بارتفاعاتٍ مرنة وتصاميم مقطعية متطورة تتراوح بين 18 و45 متراً، لتلائم أدق متطلباتكم الإنشائية. ولأننا نؤمن بأن القوة الحقيقية تكمن في البقاء، خضعت كافة المكونات الفولاذية لعملية جلفنة حرارية فائقة، لتمثل درعاً منيعاً يقهر التآكل ويضمن صموداً استثنائياً في أصعب البيئات الخارجية.

لضمان أداءٍ مستدام، زُوِّدت منظومتنا بنظامٍ متطور لتبديد الحرارة يعتمد على هياكل الألمنيوم عالية الناقلية، تعمل في تناغمٍ تام مع تصميمٍ هندسي مقاوم للماء بمعيار (IP66). ويضمن هذا التكامل التقني استقرار النظام الكهربائي وحماية المكونات الحساسة من أقسى الظروف الجوية، مما يمنحك إضاءةً مستقرة وطويلة الأمد تتحدى رهان الزمن في كافة البيئات الخارجية.

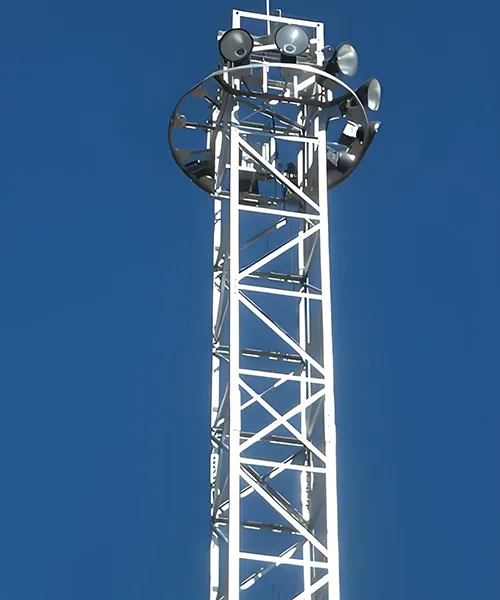

بُنيت أبراجنا على ركائز هندسية صلبة تتبنى أدق معايير المقاومة الزلزالية، لضمان استقرارٍ مطلق حتى في بؤر التحديات الجيولوجية. ولم نغفل عن كفاءة التشغيل؛ حيث زُوِّدت القمة بمنصة صيانة متكاملة محاطة بسياج أمانٍ فائق، تمنح الطواقم الفنية وصولاً آمناً وسهلاً لوحدات الإضاءة، لتتحول مهام الصيانة الدورية من تحدٍّ لوجستي إلى عمليةٍ سلسة تتم بأعلى معايير السلامة والاحترافية.
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
