إننا في شركة Jiayao نؤمن أن كل مشروع هو حالة هندسية فريدة، لذا نقدم حلولاً مخصصة لتصميم أبراج الاتصالات لنظام الاتصالات الدولية GSM، والتي ط تم تطويرها وفق أحدث المعايير الدولية مثل TIA/EIA-222. وللمشاريع التي تتطلب التزاماً دقيقاً بمعيار (TIA/EIA-222-G)، يسخر مهندسونا قوة برنامج ASMTOWER العالمي للمفاضلة بين قاعدة بياناتنا الضخمة واختيار الفئة الأنسب، مع إجراء تعديلات دقيقة تضمن مواءمة البرج لظروف الموقع وتحدياته. كما إن مرونتنا الهندسية لا تقف عند حدود النماذج الجاهزة فحسب، ففي حال كانت متطلباتكم تتجاوز الحلول المتاحة، ينطلق فريقنا لابتكار وهندسة هيكل برج جديد كلياً، يتم تشكيله خصيصاً ليطابق أدق المواصفات الفنية لعملائنا ويضمن صموداً استثنائياً في الميدان.

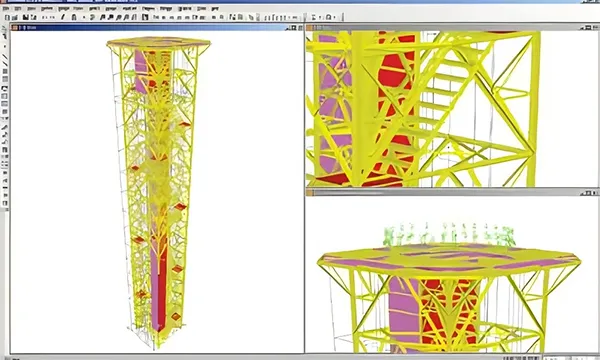

التحليل الهيكلي المحوسب.. دقةٌ متناهية لأمانٍ مطلق
إننا في شركة Jiayao لا نترك مجالاً للاحتمالات، حيث نعتمد على نظام ASMTOWER المتطور لإجراء التحليلات الهيكلية الأكثر تعقيداً. ولذا، نقوم بتصميم نماذج أبراج الاتصالات وأبراج نقل الطاقة كأنظمة ثلاثية الأبعاد فائقة الدقة، مما يتيح لمحرك البرمجيات المتقدم لدينا محاكاة الواقع وإجراء كافة الحسابات الهندسية اللازمة لضمان أقصى درجات الاستقرار الهيكلي والأمان الإنشائي تحت كافة ظروف التحميل، والحسابات كالتالي:
- تحديد الأحمال الإنشائية: حساب القوى المؤثرة بناءً على معايير ANSI/TIA-222-G العالمية.
- التحليل الإنشائي الشامل: إجراء تحليل كامل للهيكل وحساب القوى الداخلية لجميع عناصر البرج.
- تقييم كفاءة العناصر: فحص قدرة التحمل، ونسب الإجهاد، ونسب النحافة.
- هندسة الوصلات: حساب متطلبات براغي التوصيل بدقة وفقاً لمدخلات التصميم.
- تقييم الأداء الحركي: قياس وتحليل سلوك الانحراف والالتواء لضمان الاستقرار.

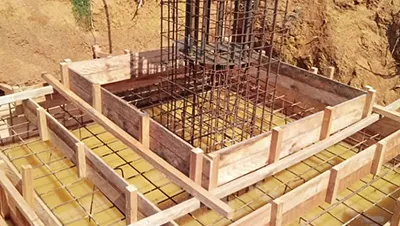

- حساب ردود أفعال القواعد: استخراج البيانات اللازمة للتصميم النهائي لأساسات البرج.
معايير اختيار المواد الخام
تعتمد شركتنا استراتيجية دقيقة في اختيار فئات الفولاذ لضمان التوازن الأمثل بين كفاءة الهيكل والتكلفة، وذلك وفقاً للمتطلبات الإنشائية لكل مشروع:
- Q235: الخيار المثالي والموصى به للأبراج ذات الأحمال الخفيفة والمتوسطة، حيث يوفر مرونة وكفاءة اقتصادية.
- Q355 / Q420: نعتمد هذه الفئات عالية المقاومة في بناء الأبراج الشاهقة والمنشآت ذات المسافة الواسعة لضمان أقصى درجات الثبات.
- Q355 / Q420: الفئات الأكثر شيوعاً والمستخدمة في تصنيع المقاطع الأنبوبية الملحومة والمسلوبة لضمان متانة فائقة وانسيابية في التصميم.
| شهادات الجودة والاعتماد | ||
| أكواد/ معايير التصميم | · TIA/EIA-222-G/H/F: المعايير الأمريكية لتصميم أبراج الاتصالات (الإصدارات G، H، وF). · EN 1991-1-4 & EN 1993-3-1: الأكواد الأوروبية (Eurocodes) الخاصة بأحمال الرياح وتصميم الهياكل الفولاذية (الأبراج والصواري). · 3-second gust wind speed: سرعة هبوب الرياح (لحظية - لمدة 3 ثوانٍ) – وهو المعيار القياسي لحساب أحمال الرياح المفاجئة في تصميم الأبراج. · North American Standards (EIA, UBC, CSA): معايير أمريكا الشمالية (الرابطة الأمريكية للصناعات الإلكترونية، كود البناء الموحد، ورابطة المعايير الكندية). · European Standards (Eurocode): المعايير الأوروبية الموحدة (يوروكود). | |
| فولاذ الهيكل | ||
| الأكواد | الفولاذ منخفض الكربون | الصلب عالي المقاومة (الفولاذ عالي الشد) |
| GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q355B, Q355C, Q355D, Q420B | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| مقاومة الرياح | حتى الرياح بسرعة 300 كم/ ساعة | |
| معايير الانحراف المسموح به | 0.5 إلى 1.0 درجة عند سرعة التشغيل | |
| قوة مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| إجهاد الخضوع (عند سماكة t ≤ 16 مم) (ميجا باسكال) | 235 | 355/420 |
| الاستطالة (%) | 20 | 24 |
| مقاومة الصدم KV (جول) | 27 (20°C) - Q235B / S235JR | 27 (20°C) - Q355B / S355JR |
| 27 (0°C) - Q235C / S235J0 | 27 (0°C) - Q355C / S355J0 | |
| 27 (−20°C) - Q235D / S235J2 | 27 (−20°C) - Q355D / S355J2 | |
| البراغي والصواميل | ||
| الفئة (الدرجة) | 4.8, 6.8, 8.8 | |
| معايير الخواص الميكانيكية | ||
| 1. براغي التوصيل | ISO 898-1 | |
| 2. الصواميل | ISO 898-2 | |
| 3. الوردات (أو الحلقات المعدنية) | ISO 6507-1 | |
| معايير القياس | ||
| 1. براغي التوصيل | DIN7990, DIN931, DIN933 | |
| 2. الصواميل | ISO4032, ISO4034 | |
| 3. الوردات (أو الحلقات المعدنية) | DIN7989, DIN127B, ISO7091 | |
| اللحام | ||

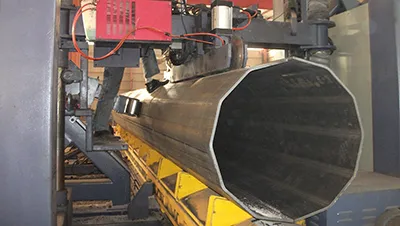

| الطريقة | لحام القوس المحمي بغاز ثنائي أكسيد الكربون و لحام القوس المغمور | |
| المعيار | AWS D1.1 | |
| الجلفنة | ||
| معيار جلفنة المقاطع الفولاذية | ISO 1461 or ASTM A123 | |
| معايير جلفنة البراغي والصواميل | ISO 1461 or ASTM A153 | |

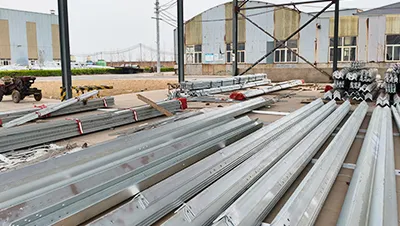

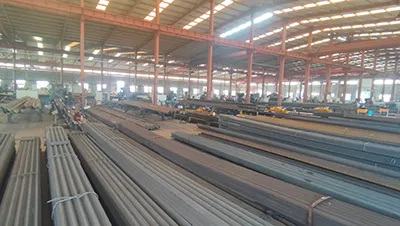

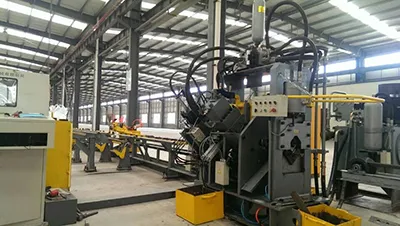

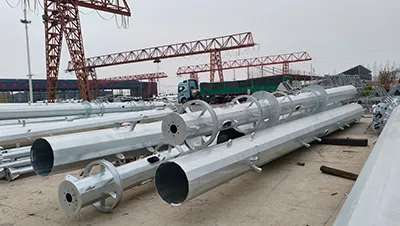

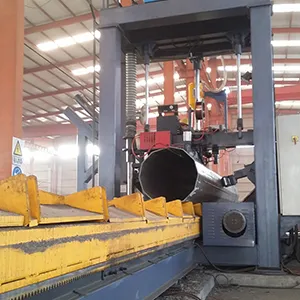

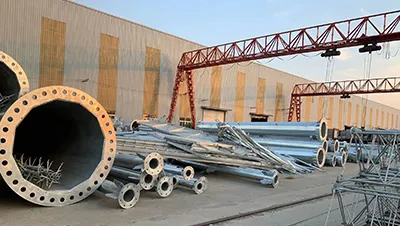

بمزيج بين الخبرة العريقة والتكنولوجيا المتطورة، تخصصنا في توريد حلول أبراج الاتصالات ونقل الطاقة المعتمدة عالمياً، حيث أن مصنعنا مجهز بالكامل بأحدث خطوط الإنتاج المؤتمتة ومختبرات الفحص المتقدمة، مما يتيح لنا إنتاج 60000 طن سنوياً من الفولاذ فائق الجودة. وبفضل الرقابة الصارمة على العمليات، نضمن لعملائنا دقة في التفاصيل، ثباتاً في الجودة، وقدرة استثنائية على تنفيذ أضخم المشاريع بكفاءة منقطعة النظير.

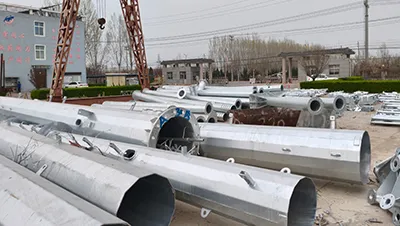

نمتلك أحد أضخم مجمعات الجلفنة في الصين، حيث ندير خطوط إنتاج مؤتمتة بالكامل للجلفنة على الساخن لضمان تدفق إنتاجي مستدام ودقة لا تضاهى. كما أننا لا نكتفي بحماية الفولاذ فحسب، بل نمنحه درعاً فائقاً من المقاومة ضد التآكل، مع لمسة نهائية تتسم بالنقاء والاتساق البصري؛ مما يضمن لمنتجاتنا عمراً افتراضياً طويلاً ومظهراً احترافياً يعكس معايير الجودة العالمية في شركتنا.

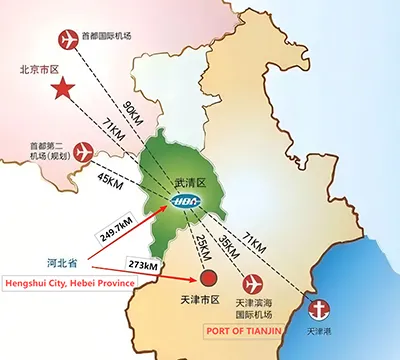

كما تجدر الإشارة إلى أن شركتنا Jiayao تتمتع بموقع استراتيجي في مدينة هينغشوي (Hengshui) بمقاطعة هبي (Hebei)، حيث تمثل حلقة وصل حيوية بفضل قربها من كبرى طرق النقل الدولية. وبفضل موقعنا المتميز الذي يبعد ساعتين فقط عن ميناء تيانجين (Tianjin )— أحد أضخم وأهم البوابات البحرية في الصين — نضمن لعملائنا حول العالم كفاءة لوجستية استثنائية وسرعة فائقة في شحن وتوريد المشاريع العالمية، مهما كان حجمها أو وجهتها.

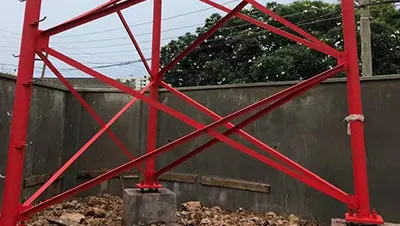

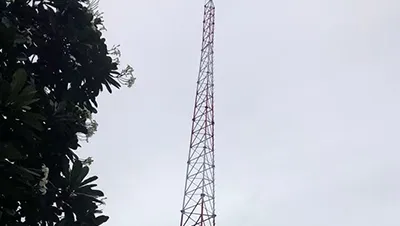

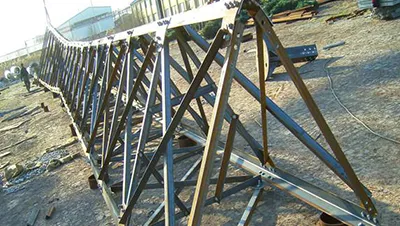

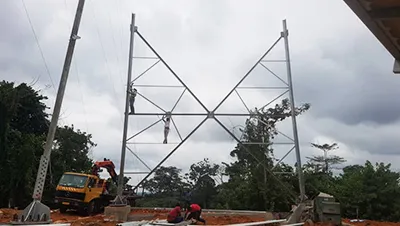

في كينيا – أبراج اتصالات من الفولاذ الأنبوبي ثلاثية القوائم (3 أرجل) بارتفاع 50 متر
في الغابون – أبراج اتصالات من الفولاذ الزاوية رباعي القوائم (4 أرجل) بارتفاع 105 متر
في تشيلي – أبراج اتصالات من الفولاذ الزاوية ثلاثي القوائم (3 أرجل) بارتفاع 60 متر
