برج اتصالات تلسكوبي قابل للسحب
(حلول البث المؤقت للطوارئ والفعاليات )

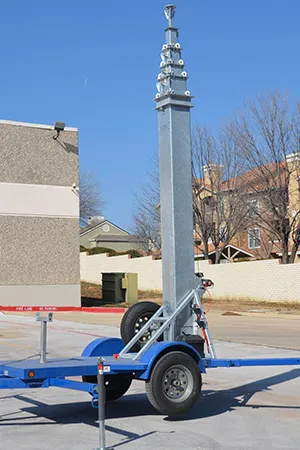

Cell On Wheels (COW) / Portable Telescoping Communication Tower
نظام متكامل للأبراج المتنقلة مصمم للنشر السريع، محمول على مقطورة أو هيكل شاحنة، ومزود ببرج فولاذي تلسكوبي قابل للتمدد ليصل ارتفاعه إلى 30 مترا.
تُعد أنظمة (COW)، والمعروفة أيضاً بأبراج الاتصالات التلسكوبية المحمولة، أبراجاً متنقلة مثبتة على مقطورات أو هياكل مركبات، وتُستخدم في الحالات التي تتطلب توفير تغطية اتصالات سريعة في الموقع. بفضل الصاري الفولاذي التلسكوبي، يمكن رفع البرج إلى الارتفاع المطلوب (الذي يصل عادةً إلى 30 متراً) عبر عملية تحكم بسيطة؛ مما يتيح تأمين تغطية مؤقتة بسرعة فائقة وبأقل جهد ممكن. كما تُستخدم وحدات (COW) على نطاق واسع في حالات الاستجابة للطوارئ، والتوسعة المؤقتة للشبكات، والفعاليات الخارجية، والتعافي من الكوارث، بالإضافة إلى تلبية احتياجات الاتصال في المناطق النائية أو الوعرة. ولا تقتصر وظيفة هذه الوحدات على تركيب الهوائيات فحسب، بل تُستخدم أيضاً كمنصات عمل مؤقتة مرتفعة ولدعم الإشارة في المناطق التي لا تتوفر فيها أبراج ثابتة.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 30 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهندسة الإنشائية والتصميم الهيكلي
- المواصفات الفنية
- الميزات
- المشاريع
- التصنيع
يتكون نظام المحطات المتنقلة على عجلات (COW) من عدة مكونات رئيسية تعمل بانسجام تام، لضمان أعلى معايير الأمان أثناء التشغيل، وسهولة النقل، وسرعة النشر في الموقع.
- الشاحنة/المقطورة المزودة بعجلات
يعمل هيكل الشاحنة المزود بالعجلات كقاعدة دعم كاملة لنظام البرج التلسكوبي، مما يتيح نقله وسحبه بسهولة وسلاسة من موقع إلى آخر. - الصاري التلسكوبي

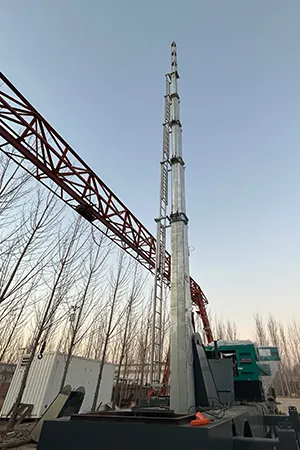

صُمم الصاري ليكون مدمجاً أثناء النقل فوق المركبة، ويمكن رفعه عند الوصول إلى الموقع ليتراوح ارتفاعه التشغيلي بين 25 إلى 30 متراً، وذلك حسب متطلبات المشروع المحددة. - نظام الرفع والدعم

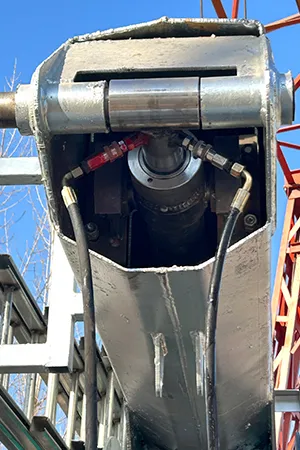

يتم رفع وخفض البرج باستخدام نظام رفع هيدروليكي متطور، يمكن تشغيله إما عبر جهاز التحكم عن بُعد أو مباشرة من لوحة التحكم بالمركبة، مما يجعل التعامل مع الصاري أكثر سهولة وأماناً للمشغلين في مختلف ظروف العمل الميدانية. - نظام أسلاك التثبيت
بمجرد فرد الصاري بالكامل، يتم توصيل أسلاك التثبيت (الوايرات) لتثبيت البرج بإحكام وضمان استقراره وتوازنه التام أثناء التشغيل. - نظام التأريض والحماية من الصواعق
في حالة حدوث صواعق، يقوم نظام التأريض بتصريف التيار مباشرة إلى الأرض؛ مما يضمن حماية محطة القاعدة المتنقلة ومعدات الاتصالات الحساسة من أي ضرر. - حلول الطاقة الاختيارية

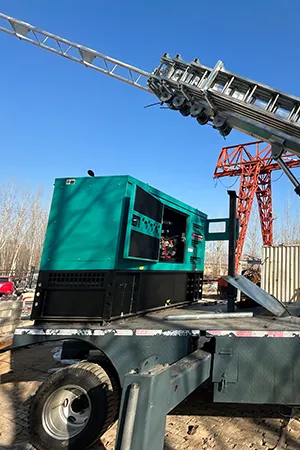

يدعم النظام خيارات متعددة لإمداد الطاقة لتناسب المواقع النائية، وتشمل: الربط بشبكة الكهرباء العامة، مولدات الديزل، الطاقة الشمسية، طاقة الرياح.
| المنتج | برج الاتصالات اللاسلكية |
| نوع البرج | برج اتصالات تلسكوبي |
| معايير التصميم | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| شهادة الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| مواد الهيكل الرئيسية | أنابيب فولاذية، ألواح فولاذية |
| نطاق الارتفاع | من 5 إلى 30 متر، قابلة للتخصيص |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي المتوقع في الخدمة | أكثر من 20 عام |
| خيارات اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
Hydraulic Support System
Hydraulic Control Box
Remote Control Pendant
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
تتميز أبراج الاتصالات التلسكوبية المحمولة بسهولة الحركة وإمكانية تركيبها في الموقع خلال وقت قياسي، مما يجعلها الخيار الأمثل للمواقع المؤقتة، والمشاريع ذات المواقع المتغيرة، والعمليات التي تتطلب تغطية اتصالات فورية دون الحاجة إلى أعمال إنشائية أو تركيبات طويلة الأمد.
تُستخدم أنظمة (COW) بشكل شائع كجزء أساسي من محطات بث الاتصالات المتنقلة، حيث توفر دعماً مستقراً للإشارة، مع ميزة الحماية المدمجة من الصواعق لضمان تشغيل أكثر أماناً في المواقع الميدانية.

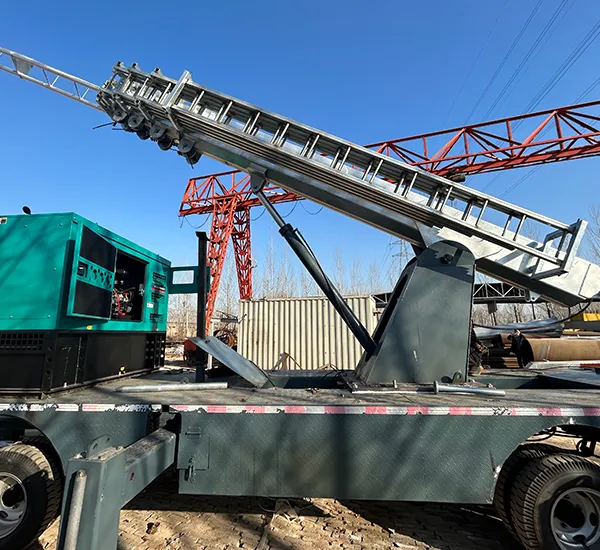

يأتي النظام مزوداً بآلية رفع ودعم هيدروليكية صُممت خصيصاً للتركيب السريع والنشر الفوري، حيث يضمن هذا النظام عملية رفع مستقرة، وتحديداً دقيقاً للموقع، وسهولة تامة في التشغيل، مما يتيح رفع برج الاتصالات وتأمينه بأمان وكفاءة عالية.
تتيح القدرة العالية على التكيف استخدام نظام (COW) في مجالات اتصالات الطوارئ، وتغطية الشبكة المؤقتة، ومهام الاتصالات التمويهية، وذلك في المواقع التي لا تناسبها الأبراج الثابتة أو لا تتوفر فيها.
-

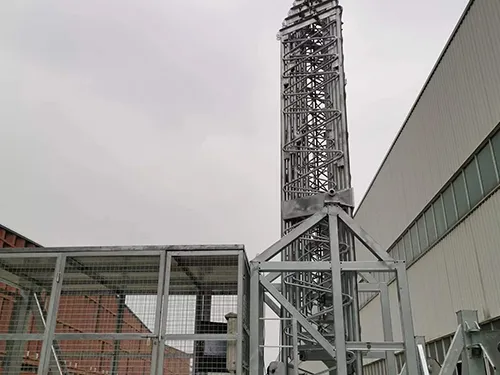

برج اتصالات تلسكوبي متنقل قابل للسحب (حلول البث المؤقت للطوارئ والفعاليات (، بارتفاع 30 متر -

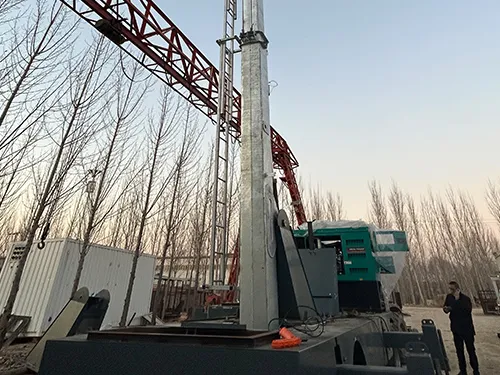

برج اتصالات تلسكوبي متنقل قابل للسحب (حلول البث المؤقت للطوارئ والفعاليات (، بارتفاع 25 متر -

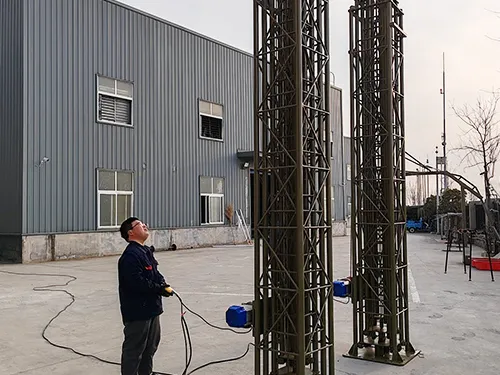

برج اتصالات تلسكوبي متنقل قابل للسحب (حلول البث المؤقت للطوارئ والفعاليات (، بارتفاع 20 متر
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
تكاملٌ يتجاوز الهيكل: نوفرُ أغطية الرادوم (FRP) / أغطية هوائيات مقاومة للعوامل الجوية وتشكيلة متكاملة من ملحقات أبراج الاتصالات ونقل الطاقة وأبراج المراقبة المصنعة وفق أعلى معايير الدقة
