أبراج شبكية للربط اللاسلكي ونقل البيانات - ثبات فائق لأنظمة البث ونقطة الاتصال
Microwave Communication Tower
صُممت هذه الأبراج الشبكية الفولاذية ذاتية الدعم خصيصاً لحمل هوائيات الميكروويف (أنتينا) وتطبيقات الاتصالات المتقدمة، وتتوفر بخيارات ارتفاعات متنوعة تبدأ من5 أمتار وتصل إلى 200 متر

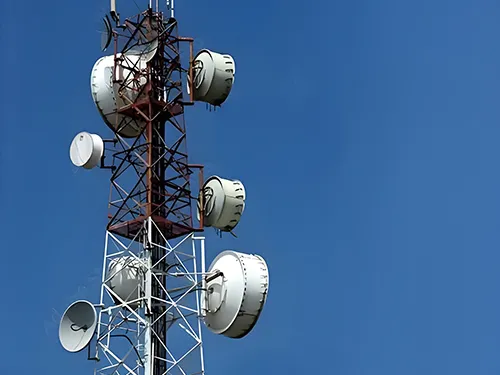

تعد أبراج اتصالات الميكروويف هياكل فولاذية متطورة صُممت خصيصاً لدعم هوائيات الميكروويف المستخدمة في نقل الإشارات اللاسلكية بعيدة المدى. وتُستخدم صواري (ماست) الاتصالات هذه على نطاق واسع في شبكات الاتصالات والبث الإذاعي؛ لضمان استقرار روابط الميكروويف المخصصة لنقل البيانات، وإشارات الراديو، ومختلف الترددات اللاسلكية الأخرى.
وعادةً ما يتم تركيب هذه الأبراج الشبكية ذاتية الدعم في الأراضي المفتوحة، أو فوق أسطح المباني، أو على قمم الجبال، وذلك وفقاً لمتطلبات التغطية المطلوبة. وقد صُممت هذه الهياكل الداعمة لتقاوم الظروف الريحية الشديدة، حيث يتم تصنيعها غالباً من الفولاذ الزاوي، أو الألواح الفولاذية، أو المقاطع الأنبوبية الكاملة. كما يتم ربط كافة المكونات الإنشائية باستخدام البراغي، مع معالجتها بتقنية الجلفنة بالغمس الساخن بعد التصنيع، لضمان حمايتها من التآكل وإطالة عمرها الافتراضي لأقصى حد ممكن.
- معايير التصميم الدولية ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 200 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهندسة الإنشائية والتصميم الهيكلي
- المواصفات الفنية
- الميزات
- المشاريع
- التصنيع

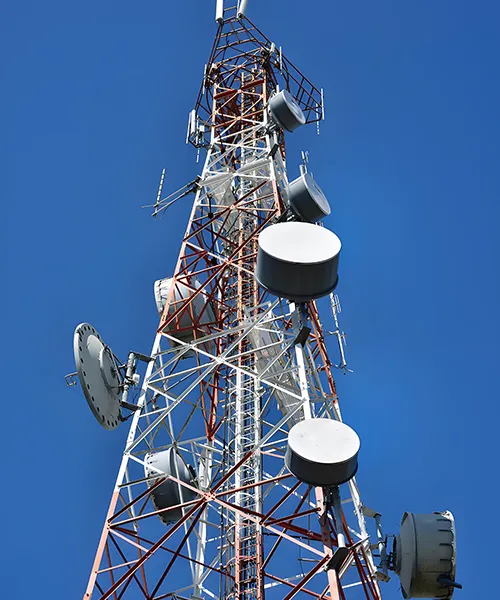

- هيكل البرج
يتم تشييد معظم هياكل الأبراج باستخدام المقاطع الفولاذية الزاوية والأنابيب الفولاذية، ويتم تحديد ارتفاعها عادةً ما بين 15 و150 متراً، وذلك وفقاً للمتطلبات والمعايير الخاصة بكل مشروع. - منصات الهوائيات

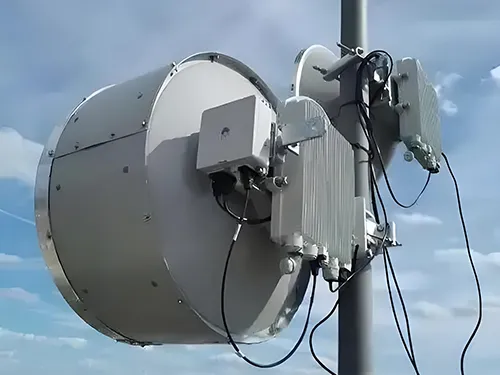

يتم تزويد الأبراج بـ منصات مخصصة لتركيب الهوائيات المكافئة، وهوائيات اللوحات المسطحة، وغيرها من معدات اتصالات الميكروويف المتطورة. - نظام الحماية من الصواعق
لضمان أقصى درجات الأمان، يتم تركيب مانعات الصواعق(مخمدات الصواعق) في قمة الأبراج، مع ربط الهيكل بأكمله بنظام تأريض محكم، لتوفير حماية شاملة ضد ضربات الصواعق.
بيئات التركيب والتشغيل النموذجية
صُممت أبراج الميكروويف خصيصاً لعمليات النقل والبث والإرسال بعيد المدى، مما يجعلها الخيار الأمثل للمناطق الجبلية، والجزر، وغيرها من المواقع ذات التضاريس المعقدة.
| المنتج | برج الاتصالات اللاسلكية |
| نوع البرج | برج اتصالات ذاتي الدعم |
| سُمك الجليد | 5 إلى 10 مم (تختلف حسب المنطقة) |
| المقاومة للزلازل | مقاومة كبيرة حتى 8 درجات بمقياس ريختر |
| نطاق درجة الحرارة | –45°C to +45°C |
| الانحراف الرأسي | ≤ 1/1000 |
| مصادر تأمين المواد الخام | شركات Baosteel / Shougang Steel / Hansteel / Tangsteel |
| معايير التصميم | ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1 |
| شهادة الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| مواد الهيكل الرئيسية | الفولاذ الزاوي (حديد L/ الحديد الزاوية) والفولاذ الأنبوبي |
| نطاق الارتفاع | من 5 إلى 200 متر |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي المتوقع في الخدمة | أكثر من 20 عام |
| خيارات اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| طريقة التركيب/ التثبيت | تثبيت على الأرض، على الأسطح، على المنحدرات |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
عند تركيب هوائيات الاتصالات على ارتفاعات تتراوح بين 30 و50 متراً، تتمكن إشارات الميكروويف من الانتقال لمسافات أبعد بكثير. وفي ظروف التشغيل العادية، يمكن أن يمتد نطاق تغطية الإشارة إلى ما يقارب 10 إلى20 كيلومتراً، مما يمنح محطات البث مساحة تغطية أوسع ويقلل من فجوات الإشارة. ونتيجة لذلك، تصبح عملية نقل البيانات أكثر كفاءة، وتظل الاتصالات مستقرة تماماً حتى عبر المسافات الطويلة.
يتم تجهيز كل برج من أبراج اتصالات الميكروويف بنظام متكامل للحماية من الصواعق والتأريض، يعمل على تصريف تيار الصاعقة بأمان من جسم البرج إلى الأرض. وبفضل تحقيق مقاومة تأريض تبلغ
≤ 10 Ω أو أقل، يقلل النظام بفعالية من مخاطر الأضرار الناجمة عن الصواعق، ويعزز مستوى السلامة التشغيلية الشاملة للموقع.
-

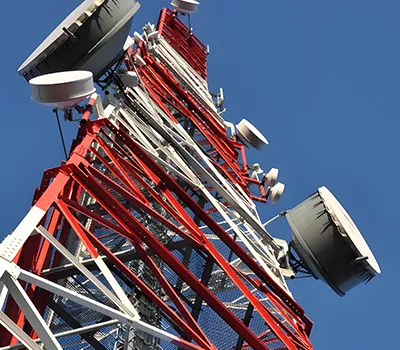

برج شبكي للربط اللاسلكي ونقل البيانات - ثبات فائق لأنظمة البث ونقطة الاتصال (بارتفاع 50 متر) -

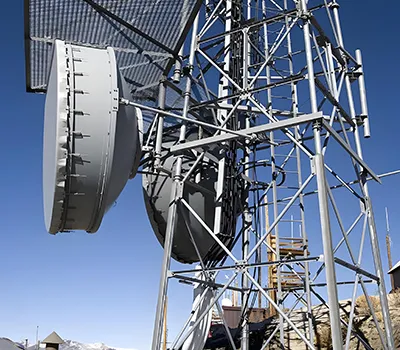

برج شبكي للربط اللاسلكي ونقل البيانات - ثبات فائق لأنظمة البث ونقطة الاتصال (بارتفاع 60 متر) -

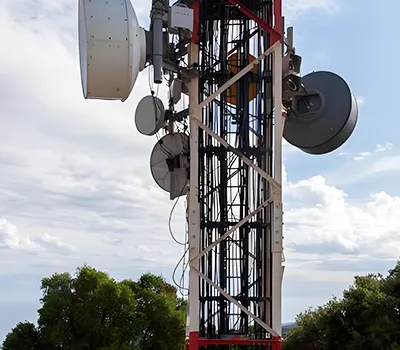

برج شبكي للربط اللاسلكي ونقل البيانات - ثبات فائق لأنظمة البث ونقطة الاتصال (بارتفاع 55 متر)
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
تكاملٌ يتجاوز الهيكل: نوفرُ أغطية الرادوم (FRP) / أغطية هوائيات مقاومة للعوامل الجوية وتشكيلة متكاملة من ملحقات أبراج الاتصالات ونقل الطاقة وأبراج المراقبة المصنعة وفق أعلى معايير الدقة
