سارية رصد متطور بارتفاع يصل إلى 200 متر – تقنية هندسية دقيقة لقياس سرعة واتجاه الرياح وتقييم جدوى مزارع الطاقة

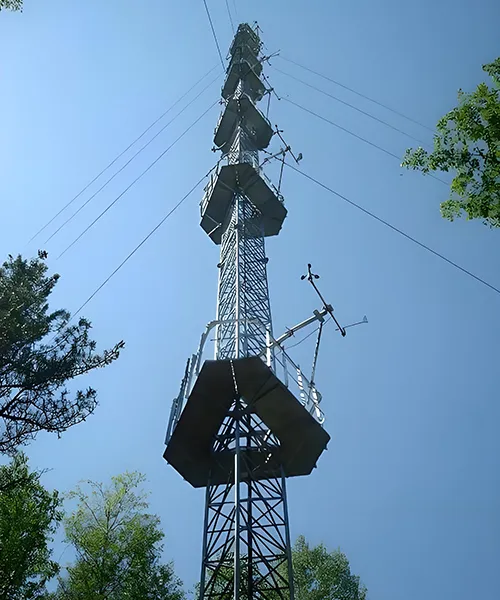

Wind Measurement Tower (MET Mast)
أبراج متخصصة لقياس سرعة الرياح وتحديد اتجاهها، متوفرة بخيارات ارتفاع تبدأ من 5 أمتار وتصل إلى 200 متر
أبراج قياس الرياح، المعروفة أيضاً بـ صواري الأرصاد الجوية، هي هياكل شاهقة تُستخدم لجمع بيانات مصادر الرياح اللازمة لدراسات الأرصاد الجوية وتقييم مواقع محطات طاقة الرياح، حيث تعمل هذه الأبراج كركيزة أساسية لحمل الأجهزة الدقيقة التي تقيس سرعة الرياح، واتجاهها، والضغط الجوي، والرطوبة، وغيرها من المعايير البيئية الحيوية.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- نطاق الارتفاعات 5 إلى 200 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهندسة الإنشائية والتصميم الهيكلي
- المواصفات الفنية
- الميزات

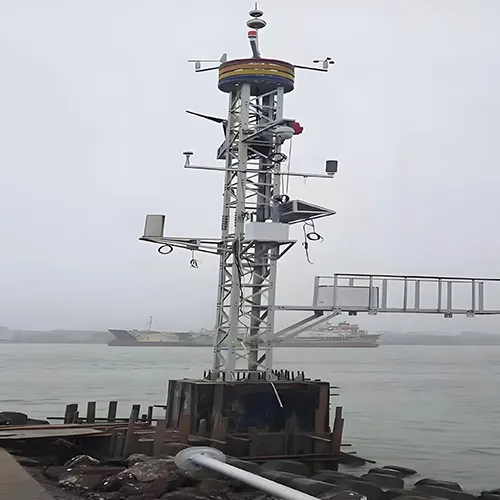

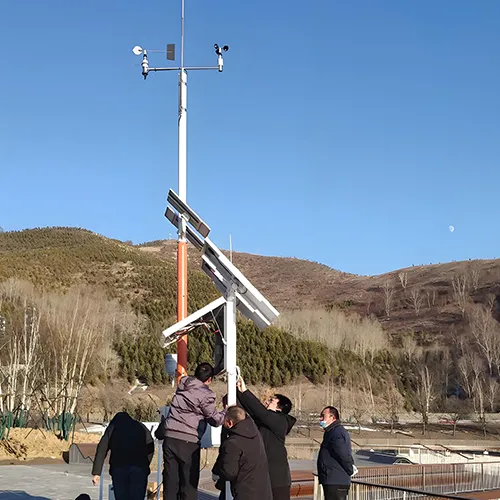

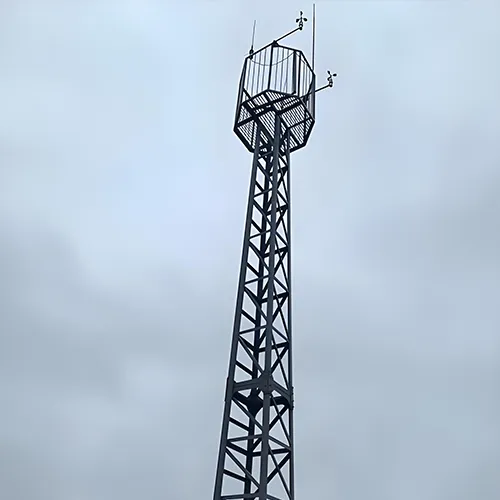

- المشاريع
- التصنيع
- الهيكل الرئيسي
يتكون البرج من القاعدة، وقوائم البرج (أرجل البرج)، والمقاطع العرضية، والمقاطع القطرية، بالإضافة إلى حوامل أجهزة قياس الرياح ومانعة الصواعق. كما تُستخدم كابلات الشد في الأبراج المدعومة بالأسلاك، بينما تعتمد الأبراج ذاتية الدعم على استقرارها الهيكلي الخاص دون الحاجة إليها. - معدات الرصد
تستطيع الصاري حمل مجموعة واسعة من أجهزة الأرصاد الجوية، بما في ذلك أجهزة قياس سرعة الرياح الكأسية أو الأجهزة فوق الصوتية، ومؤشرات اتجاه الرياح، ومقاييس الحرارة والضغط الجوي. يتم تخزين كافة البيانات ومعالجتها عبر جهاز تسجيل بيانات مدمج. - نطاق الارتفاع
تتراوح ارتفاعات أبراج قياس الرياح بين 10 إلى 150 متراً، علماً بأن العديد من المشاريع المحلية تعتمد الصواري القياسية بارتفاع 100 متر كمعيار نموذجي للقياس. - مراقبة السلامة
تشتمل صواري الأرصاد الجوية على نظام متكامل للحماية من الصواعق، حيث تبلغ مقاومة التأريض أقل من أو تساوي 4 أوم، كما يمكن تصميم الهيكل ليتحمل شدة زلزالية تصل إلى الدرجة 8 مقياس ريختر.
مواقع التركيب
تُثبَّت أبراج قياس الرياح عادةً على مسافة تتراوح بين 1 إلى 8 كيلومترات خارج النطاق المخطط لمحطة طاقة الرياح. ويُشترط في الموقع المختار تجنب المناطق المتأثرة بـ اضطرابات التيارات الهوائية الخلفية الناتجة عن التوربينات القائمة أو المستقبلية. ويُفضل اختيار المواقع الواقعة في جهة مهب الرياح السائدة، كما أن المواقع ذات الارتفاعات العالية والمكشوفة (التي تخلو من العوائق المحيطة) تضمن الحصول على بيانات رياح دقيقة وممثلة للواقع التشغيلي للمنطقة.
| المنتج | برج قياس سرعة الرياح |
| نوع البرج | برج معزز بكابلات شد |
| معايير التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| شهادات الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والصواميل | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، A325;DIN 7990، DIN 931، DIN 933، ISO 4032، ISO 4034 |
| مواد الهيكل الرئيسية | الأنابيب الفولاذية، الفولاذ المستدير، الفولاذ الزاوي (الحديد الزاوية) |
| نطاق الارتفاعات | 5 إلى 200 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة السطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، والطلاء بطبقة حماية ضد التآكل |
| معيار الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي في الخدمة | أكثر من 20 عام |
| خيارات اللون | لمسة نهائية باللون الفضي (المجلفن) أو المطلي، وفق نظام ألوان RAL القياسي، مع إمكانية التخصيص الكامل حسب الطلب |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

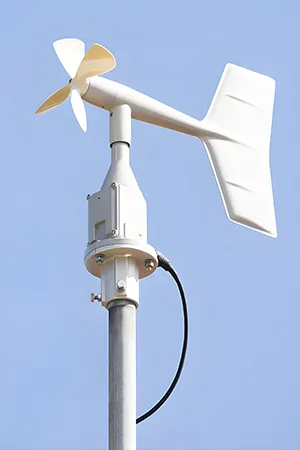

جمع بيانات شامل ودقيق
يتميز النظام بقدرة فائقة على المراقبة اللحظية لسرعة الرياح واتجاهها، ودرجات الحرارة، والرطوبة، والضغط الجوي. وبفضل فاصل زمني لأخذ العينات لا يتجاوز 3 ثوانٍ، يضمن النظام تسجيل بيانات عالية الدقة تعكس أدق التغيرات المناخية.

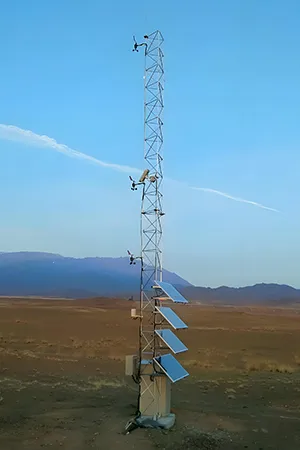

مقاومة عالية للرياح والزلازل
تم تصميم البرج هندسياً ليتوافق مع معايير الشدة الزلزالية من الدرجة 8، مع قدرة تشغيلية كاملة تحت حمل جليدي يتراوح بين 5 إلى 10 مم. كما يدعم برج قياس الرياح الانتشار الميداني طويل الأمد في البيئات المعقدة، مع عمر خدمي يصل إلى 35 عاماً، مما يضمن استدامة الاستثمار في أقسى الظروف الجوية.

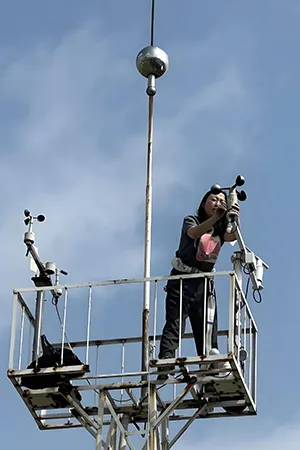

سهولة وسرعة التركيب
يمنحك تصميم البرج مرونة عالية في التنفيذ بناءً على طبيعة الموقع: الأبراج المدعومة بكابلات الشد، حيث تتطلب الحد الأدنى من الأعمال الخرسانية للقواعد، مما يسمح بـ الانتشار السريع وتقليل تكاليف التأسيس الأولي. والأبراج ذاتية الدعم، حيث تتطلب قاعدة خرسانية أكثر متانة وقوة، ولكنها في المقابل توفر ثباتاً هيكلياً أعلى ومساحة إشغال أرضية أقل (بسبب غياب كابلات الشد الجانبية).

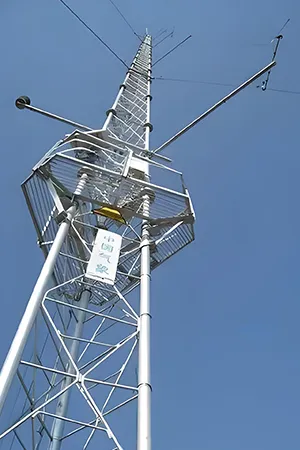

مرونة نقل الإشارة
يدعم النظام خيارات الاتصال عبر الألياف الضوئية والاتصالات اللاسلكية على حد سواء، مما يتيح حرية اختيار وسيلة النقل الأمثل بناءً على المتطلبات اللوجستية وجغرافيا المشروع.
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
