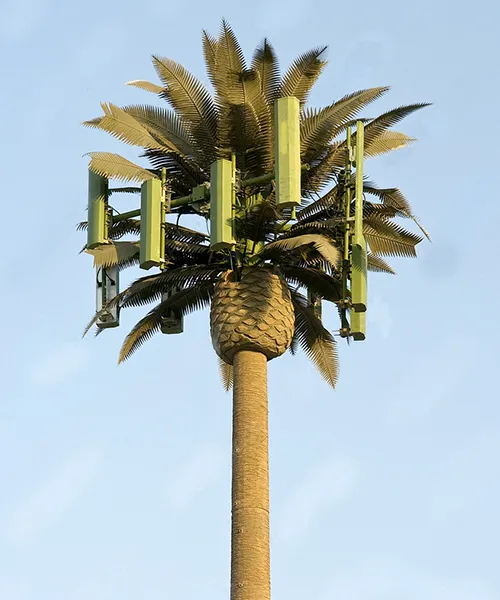

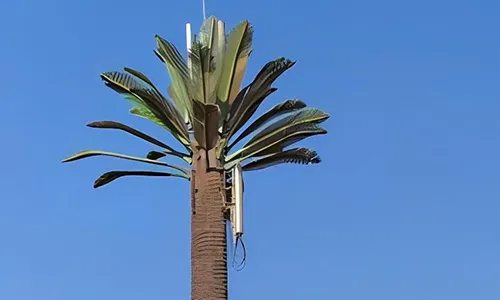

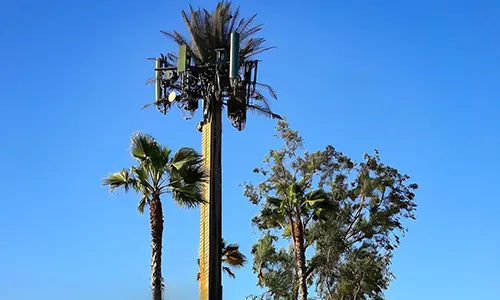

سارية اتصالات تجميلية بتصميم النخلة العربية (مناسبة للبيئة الصحراوية ومقاومة للرياح)
Palm Tree Communication Tower
برج اتصالات تمويهي مصمم ليبدو كشجرة نخيل طبيعية، متوفر بخيارات ارتفاع تتراوح من 5 إلى 40 متر
تتميز هذه النوعية من أبراج الاتصالات (السواري) بهياكل فولاذية مصممة للاندماج مع المساحات الخارجية مع دعم الهوائيات وأنظمة الاتصالات في آن واحد. ونظراً لأن سطح أبراج النخيل معالج بالجلفنة على الساخن، فهي محمية ضد التآكل وأحمال الرياح القوية، مما يوفر أداءً مستقراً على مدى فترات زمنية طويلة. ولذا، تجدر الإشارة إلى أنه عادةً ما يتم تركيب أبراج الاتصالات التي تتخذ شكل أشجار النخيل في البيئات المفتوحة الواسعة، مثل المتنزهات، والمناطق السياحية، والمنتجعات، والملاعب الرياضية، حيث توازي أهمية المظهر الجمالي الأداء التقني. كما يتم تشكيل الهيكل الخارجي للبرج وتشطيبه ليشبه أشجار النخيل الحقيقية تماماً، مما يسمح للبرج بالاندماج بصرياً في المناظر الطبيعية المحيطة دون لفت الانتباه.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- نطاق الارتفاعات 5 إلى 40 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل
- المواصفات الفنية
- الميزات
- عملية التركيب
- المشاريع
- التصنيع
بيئات التركيب والتشغيل النموذجية
لضمان التجميع الآمن والاستقرار الإنشائي على المدى الطويل، يجب اختيار مواقع التركيب على أراضٍ مستوية ومستقرة، وذلك لتجنب إلحاق أضرار لا يمكن إصلاحها بالبيئة الطبيعية. كما إن أفضل المواقع لأبراج اتصالات النخيل هي البيئات التي تندمج فيها مع ما يحيط بها، مثل ضفاف الجداول، والتلال، والمتنزهات المنسقة، أو المناطق ذات الغطاء النباتي المميز. وبفضل تصميمه المستوحى من شجر النخيل، يندمج برج الاتصالات بسلاسة في البيئة المحيطة ويظل غير ملفت بصرياً بينما يعمل كهيكل اتصالات كامل الوظائف.
| المنتج | برج الاتصالات |
| نوع البرج | برج ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| شهادات الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| مواد الهيكل | العمود الرئيسي: صفائح فولاذية، مظهر العمود: لحاء محاكى من البوليمر، الأوراق: مادة بولي يوريثان (PU) مقاومة للهب |
| الارتفاع | من 5 إلى 40 متر، قابلة للتخصيص |
| مقاومة الرياح | تصل قدرة التحمل إلى 300 كم/ساعة، وذلك وفقاً لمتطلبات التصميم الهندسي المحددة لكل مشروع |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي | أكثر من 20 عام |
| خيارات اللون | تشطيب (لمسة نهائية للسطح) بلون أخضر طبيعي أو ألوان مخصصة حسب الطلب |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
تُصمم أبراج النخيل بمحاكاة بصرية فائقة الدقة تحاكي الطبيعة في أبهى صورها، مما يكسر حواجز القيود التنظيمية ويسمح بنشرها في أكثر المناطق حساسية من الناحية الجمالية. ولذا، فإنها الحل المثالي للمواقع التي تُحظر فيها الأبراج التقليدية، كالمتنزهات العامة، والمجمعات السكنية الراقية، والمنتجعات السياحية، حيث تضمن لك كفاءة الاتصال مع الحفاظ التام على سحر المنظر الطبيعي.
تم تزويد الأبراج بنظام حماية مدمج ضد الصواعق، يعمل بذكاء على توجيه التفريغ الكهربائي مباشرة نحو الأرض بأمان تام؛ مما يوفر درعاً واقياً للبرج والمعدات التقنية الملحقة به حتى في أقسى الظروف العاصفة، ويضمن استمرارية الخدمة دون انقطاع.
بمحاكاة مذهلة لتفاصيل أوراق النخيل الحقيقية وملمس جذوعها، يندمج البرج بانسجام تام مع البيئة المحيطة كأنه جزء أصيل منها. ولتلبية تطلعاتكم المعمارية المختلفة، نوفر باقة متنوعة من خيارات الارتفاع التي تتراوح عادةً بين 8 إلى 40 متراً، مما يمنحكم المرونة الكاملة في اختيار الحجم المثالي لكل موقع.
تتم عملية تركيب أبراج النخيل المموهة مباشرة في الموقع من خلال سلسلة من الخطوات المنهجية المنسقة بدقة، وذلك لضمان إتمام كل مرحلة بنجاح تام، بدءاً من وضع الأساسات المتينة وصولاً إلى اللمسات النهائية والتعديلات الدقيقة، لضمان أعلى مستويات الجودة والأمان.

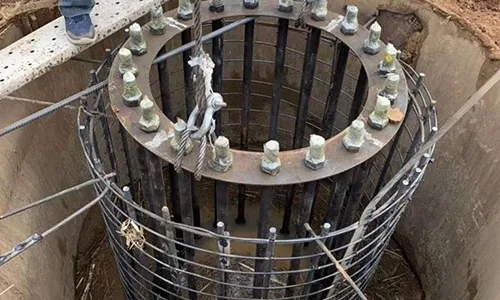

تجهيز الأساس (القاعدة)
تبدأ رحلة التركيب بإعداد القواعد المتينة في الموقع المختار، حيث يتم تنفيذ أعمال الحفر بدقة هندسية استناداً إلى المخططات الإنشائية المعتمدة، يتبعها صب قاعدة من الخرسانة المسلحة المصممة لتحمل الوزن الكامل لبرج النخيل، مما يضمن استقراره وثباته الهيكلي الفائق على مر السنين.

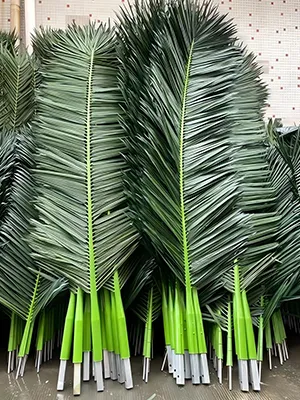

تجميع الأجزاء في الموقع
يتم نقل كافة مكونات برج النخيل إلى الموقع وتجميعها بعناية على الأرض أولاً، وهي خطوة استراتيجية تهدف إلى تبسيط عمليات الرفع والتركيب اللاحقة، مما يضمن دقة التموضع وسرعة الإنجاز الميداني.

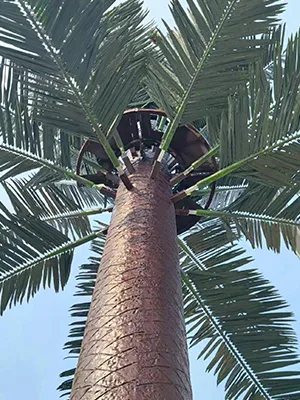

فحص الوصلات ونقاط الربط
عقب إتمام عملية التجميع، تخضع كافة نقاط الاتصال لفحص دقيق باستخدام أدوات متخصصة، لضمان إحكام الربط الهيكلي وتأكيد استقرار الحواشي العازلة في مواقعها الصحيحة، مما يضمن صمود البرج أمام العوامل الجوية المختلفة.

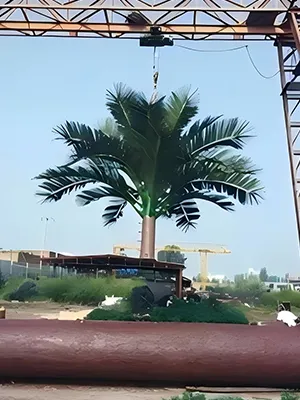

رفع وتحديد موقع البرج (السارية)
يتم رفع برج النخيل بدقة متناهية بالاستعانة برافعة متخصصة، حيث يُنقل بعناية فائقة ليوضع فوق القاعدة الخرسانية في محاذاة هندسية دقيقة تضمن التطابق التام مع نقاط التثبيت الأساسية.

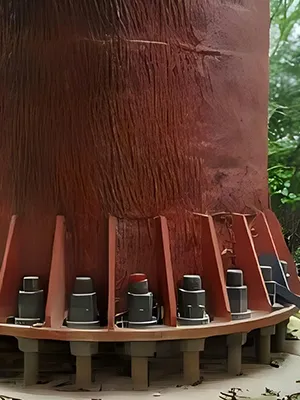

تثبيت البرج بالقاعدة الخرسانية
بمجرد إتمام عملية التموضع بدقة، يتم تأمين برج النخيل المموه وربطه بالقاعدة الخرسانية باستخدام براغي التثبيت عالية القوة وعناصر الربط الهندسية الأخرى، مما يضمن صمود الهيكل واستقراره الدائم.

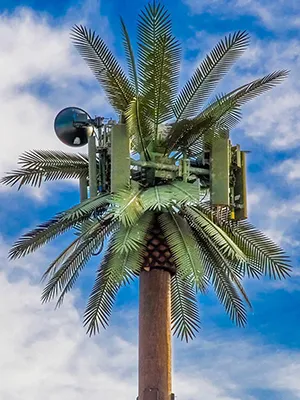

ربط الأنظمة وبدء التشغيل التجريبي
فور اكتمال التركيب الميكانيكي للهيكل، يتم البدء بربط أنظمة الكهرباء والاتصالات وإخضاعها لاختبارات دقيقة، للتأكد من كفاءة الأداء والمصادقة على الجاهزية التشغيلية الكاملة للبرج وفق أعلى المعايير القياسية.

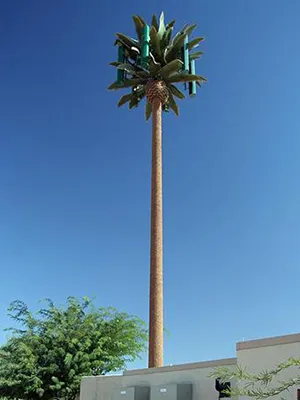

الفحص الخارجي النهائي
في المرحلة الختامية، تخضع طبقة طلاء العمود وأوراق النخيل لفحص دقيق وعناية فائقة، حيث يتم إجراء التعديلات اللازمة لضمان محاذاة كافة الأجزاء المرئية بشكل مثالي، مما يضمن احتفاظ البرج بمظهر "النخلة الطبيعية" الأنيق والمتناسق الذي يندمج بسلاسة مع محيطه.
-

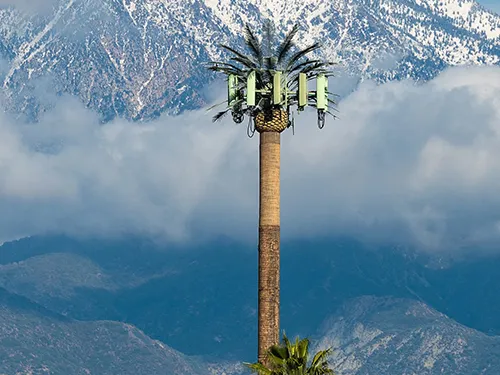

سارية (عمود) اتصالات تجميلية بتصميم النخلة العربية (في المناطق المرتفعة) -

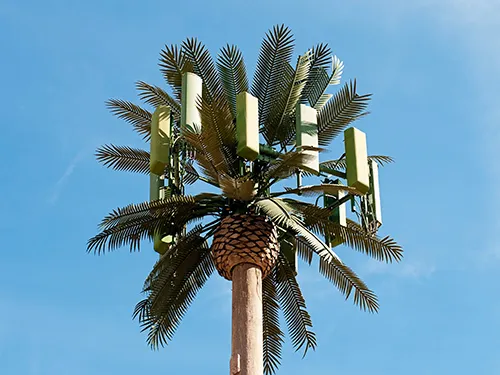

سارية (عمود) اتصالات تجميلية بتصميم النخلة العربية (في المناطق المرتفعة)، بارتفاع 15 متر -

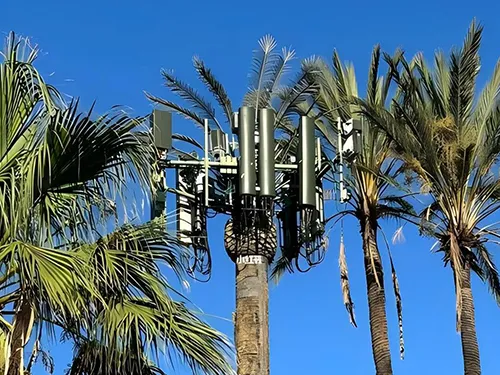

سارية (عمود) اتصالات تجميلية بتصميم النخلة العربية (مثبتة في حديقة عامة)
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
تكاملٌ يتجاوز الهيكل: نوفرُ أغطية الرادوم (FRP) / أغطية هوائيات مقاومة للعوامل الجوية وتشكيلة متكاملة من ملحقات أبراج الاتصالات ونقل الطاقة وأبراج المراقبة المصنعة وفق أعلى معايير الدقة
