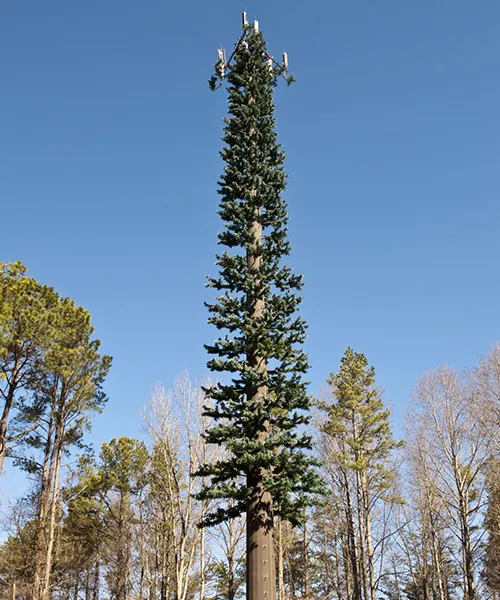

عمود اتصالات تجميلي - تصميم شجر الصنوبر (للمناطق الجبلية والسياحية - دمج بيئي كامل مع ثبات هيكلي عالي)
Pine Tree Communication Tower
هنا التكنولوجيا في ثوب الطبيعة: برج اتصالات تمويهي مُصمم بدقة ليحاكي شكل شجرة الصنوبر الطبيعية، مما يجعله يندمج تماماً مع البيئة المحيطة، ويتوفر بخيارات ارتفاع تتراوح بين 5 إلى 40 متراً
صُممت هذه الأبراج او الأعمدة (السواري) لمحاكاة شكل الأشجار الحقيقية بدقة متناهية، مما يسمح لمحطات البث بالاندماج بشكل طبيعي في المناطق السياحية والبيئات الحساسة التي قد لا تُقبل فيها الأبراج التقليدية. وبالإضافة إلى دورها الأساسي في دعم تغطية إشارات الاتصالات، يمكن استخدام هذه الأبراج أيضاً لأنظمة المراقبة البيئية والإضاءة الليلية. كما يعتمد الهيكل الإنشائي للبرج على قاعدة خرسانية مسلحة ذاتية الدعم، بينما تُغطى الأسطح الخارجية بمواد اصطناعية تحاكي لحاء الشجر الطبيعي، مما يساعد البرج على الإندماج بسلاسة في المناظر الطبيعية المحيطة.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- نطاق الارتفاعات 5 إلى 40 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- المواصفات الفنية
- الميزات
- عملية التركيب
- المشاريع
- التصنيع
بيئات التركيب والتشغيل النموذجية
يُعد الخيار الأمثل لتثبيت أبراج الصنوبر في المناطق السياحية والمنتزهات التي تشكل فيها أشجار الصنوبر الغطاء النباتي الأساسي، مثل سفوح التلال الغنية بالغابات والمحميات الطبيعية. كما يتم اختيار شكل ولون البرج بدقة متناهية ليطابق أشجار الصنوبر الحقيقية، مما يضمن اندماج الهيكل تماماً مع البيئة المحيطة بحيث لا يبدو غريباً أو دخيلاً على المشهد الطبيعي.
| المنتج | برج الاتصالات |
| نوع البرج | برج ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| شهادات الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| مواد الهيكل | العمود الرئيسي: صفائح فولاذية |
| التشطيب الخارجي (اللمسة النهائية للسطح الخارجي) | لحاء شجر (اصطناعي) يحاكي الطبيعي قائم على البوليمر |
| مواد تصنيع الأوراق | مادة بولي يوريثان (PU) مقاومة للهب |
| نطاق الارتفاع | من 5 إلى 40 متر، قابلة للتخصيص |
| مقاومة الرياح | تصل قدرة التحمل إلى 300 كم/ساعة، وذلك وفقاً لمتطلبات التصميم الهندسي المحددة لكل مشروع |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي | أكثر من 20 عام |
| خيارات اللون | لمسة نهائية باللون الأخضر الطبيعي أو ألوان مخصصة حسب الطلب |
| قطع الغيار | درجات للتسلق، كابل دليل السلامة، براغي وصواميل التثبيت، وكافة ملحقات التركيب |
| شكل الهيكل | مونوبول (عمود/ قطب واحد) بمقطع دائري أو مضلع |
| الميزات الرئيسية | هيكل مونوبول (أحادي العمود) مستقر، مقاطع دائرية أو مضلع، تصميم صديق للبيئة والمناظر الطبيعية، مُصنّع وفقاً لمعايير الجودة ISO 9001 والمعايير البيئية ISO 14001 |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

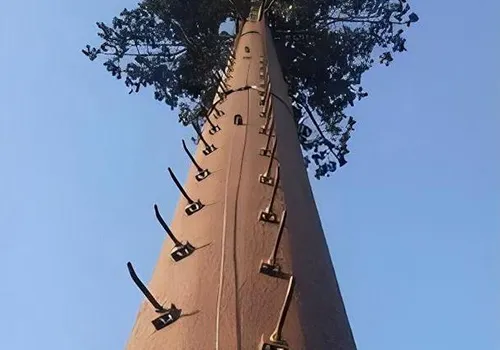

التطبيقات والمتانة
يمكن لأبراج شجرة الصنوبر دمج أجهزة استشعار الرصد البيئي، وكاميرات المراقبة، وتجهيزات الإضاءة، مما يجعلها مناسبة للاستخدام ليس فقط كدعامة للاتصالات، بل أيضاً لأغراض السلامة والمراقبة والإضاءة الليلية في الموقع ذاته. كما تم تصميم هيكل البرج لتحمل الرياح القوية، بينما توفر مواد التمويه مقاومة ممتازة للتقادم، والأشعة فوق البنفسجية، وتقلبات درجات الحرارة، مما يضمن مظهراً طبيعياً واقعياً يدوم طويلاً ومتانة فائقة مع الحفاظ الكامل على وظائف الاتصالات.

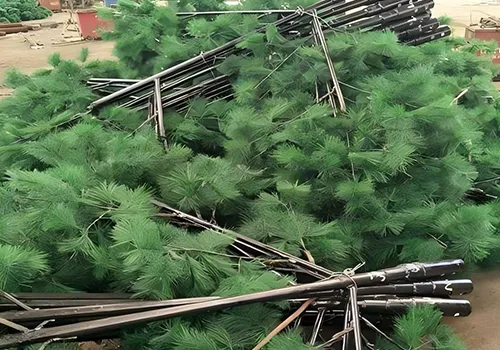

مظهر واقعي
يُحاكي الشكل العام شجرة صنوبر حقيقية، حيث تم تصميم الأغصان والأوراق بتفاصيل دقيقة، كما تم إخفاء إطارات الكابلات الداعمة داخل الهيكل لتجنب التأثير على المظهر الطبيعي.

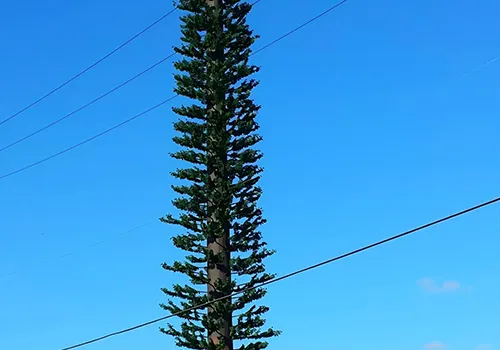

وظائف أخرى
يمكن تجهيز أبراج الصنوبر بمستشعرات الرصد البيئي، وكاميرات المراقبة الأمنية، وأنظمة الإضاءة، مما يسمح لها بخدمة أغراض متعددة في سيناريوهات تطبيقية مختلفة.
يجب أن يتبع تركيب أبراج الصنوبر في الموقع تسلسلاً منهجياً لضمان أمنها ومظهرها الجمالي. وبمجرد تجميع كافة المكونات، يجب أن تسير عملية التركيب وفقاً لما يلي:

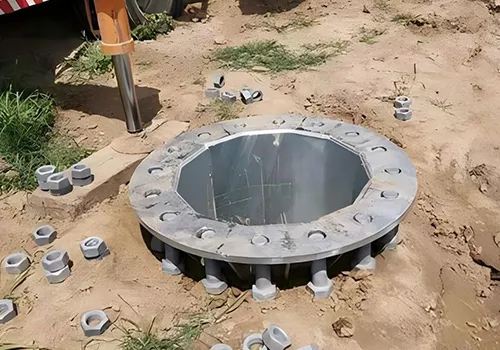

أعمال الأساس
تبدأ عملية التركيب بتجهيز الموقع وصب قاعدة من الخرسانة المسلحة وفقاً للمخططات المعتمدة. وبالإضافة إلى دعم الوزن الإجمالي لبرج الصنوبر، تضمن القاعدة الخرسانية أيضاً بقاءه مستقراً وثابتاً على مر الزمن.

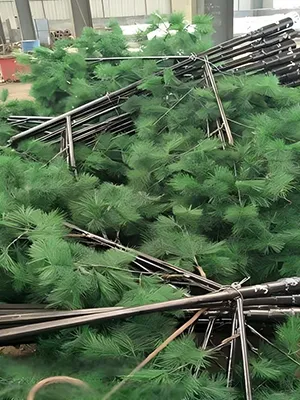

التجميع في الموقع
يتم توريد كافة مكونات أبراج الصنوبر إلى موقع التركيب وتجميعها على الأرض قبل عملية الرفع.

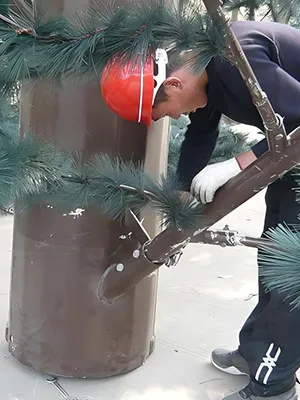

فحص الوصلات
بمجرد تجميع المكونات الرئيسية، يتم فحص جميع الوصلات وعناصر التثبيت باستخدام الأدوات المناسبة لضمان أن كل ربط محكم ومغلق بشكل صحيح.

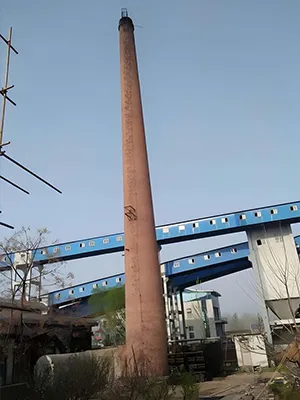

رفع البرج
من الضروري استخدام رافعة (ونش) لرفع برج الصنوبر الذي تم تجميعه ونقله إلى موضعه فوق القاعدة.

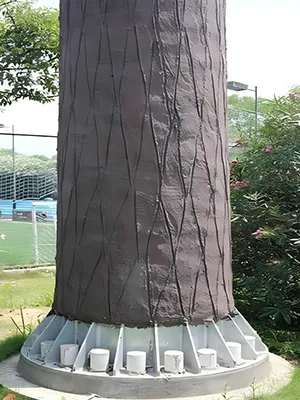

التثبيت النهائي
يتم وضع البرج المموه بدقة فوق القاعدة الخرسانية وتأمينه باستخدام براغي التثبيت وعناصر الربط الأخرى.

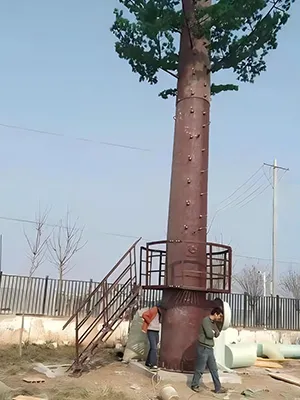

تركيب واختبار النظام
بعد استقرار برج الصنوبر في مكانه، يتم توصيل الخطوط الكهربائية وأنظمة الاتصالات. ومن ثم يتم اختبار كافة الوظائف في الموقع للتأكد من أن كل شيء يعمل بشكل صحيح قبل إدخال البرج في الخدمة.

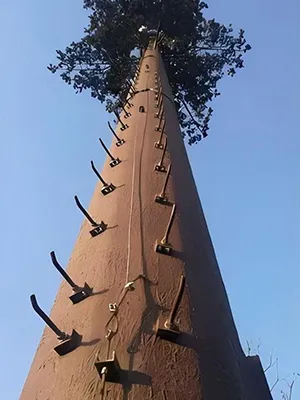

الفحص النهائي للمظهر
لضمان دمج شجرة الصنوبر بشكل جيد مع البيئة المحيطة، يتم فحص وضبط الأغصان والأوراق والسطح الخارجي بعد الانتهاء من عملية التركيب.
-

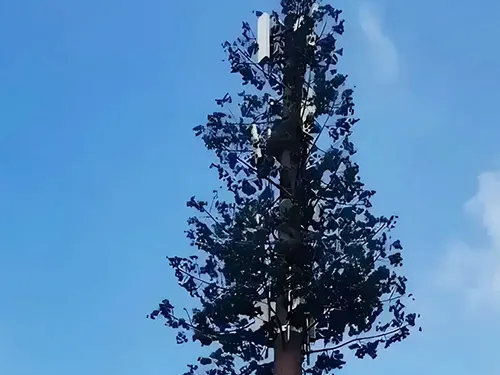

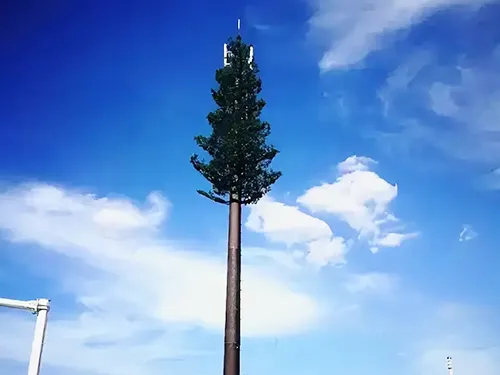

برج (سارية/ عمود) اتصالات شكل شجرة الصنوبر، ارتفاع 30 متر -

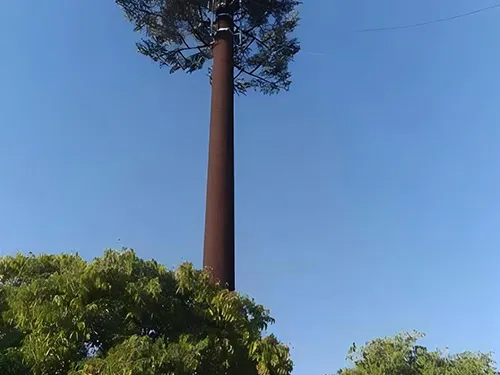

برج (سارية/ عمود) اتصالات شكل شجرة الصنوبر، ارتفاع 25 متر -
برج (سارية/ عمود) اتصالات شكل شجرة الصنوبر، ارتفاع 25 متر
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
تكاملٌ يتجاوز الهيكل: نوفرُ أغطية الرادوم (FRP) / أغطية هوائيات مقاومة للعوامل الجوية وتشكيلة متكاملة من ملحقات أبراج الاتصالات ونقل الطاقة وأبراج المراقبة المصنعة وفق أعلى معايير الدقة
