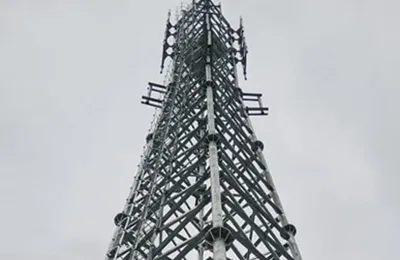

• القوائم الرئيسية (الأرجل)

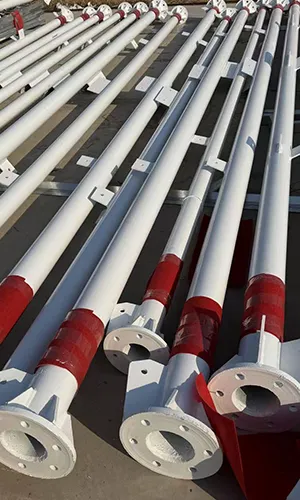

  يعتمد الهيكل الإنشائي على أربعة أرجل دعم رئيسية مُصنّعة من أنابيب الصلب غير الملحومة أو الأنابيب الملحومة بالتردد العالي (HFW)، حيث يتم الربط بين هذه الأرجل (القوائم) الأنبوبية باستخدام فلنجة فولاذية والبراغي عالية المتانة، مما يمنح البرج هيكلاً مربعاً فائق الاستقرار والصلابة.
• العناصر الثانوية

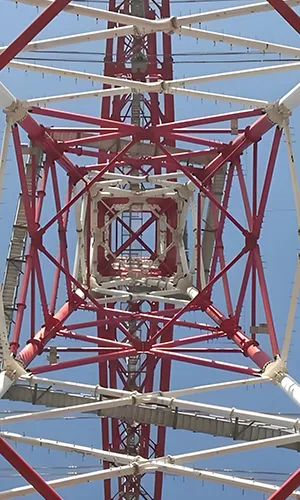

  تتكون العناصر الأفقية والقطرية من زوايا فولاذية أو أنابيب صلب متخصصة، حيث يتم تثبيت هذه الأجزاء بدقة باستخدام ألواح التدعيم عبر وصلات ملحومة أو مثبتة بالبراغي، مما يشكّل هيكلاً شبكياً متكاملاً يعزز من التوازن الكلي للبرج.
• نظام القاعدة
  يستند البرج إلى قاعدة خرسانية رباعية الزوايا، مثبتة بإحكام في الأرض بواسطة براغي التثبيت شديدة التحمل. كما تتضمن بعض التصميمات نظام توازن الجاذبية المتطور، لتحسين قدرة الهيكل على امتصاص وتوزيع أحمال الضغط بكفاءة قصوى.

بيئات التركيب والتشغيل النموذجية

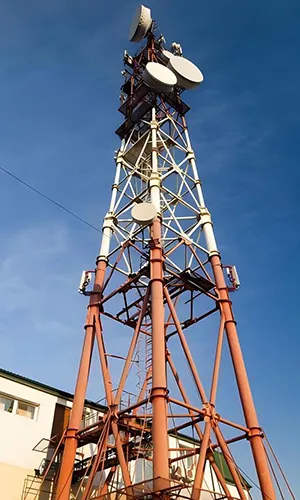

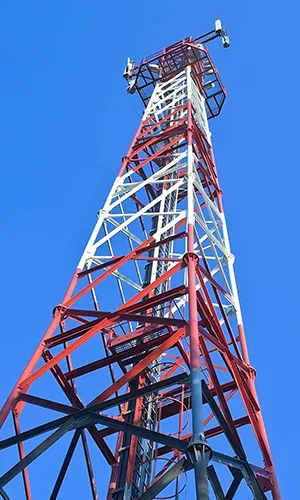

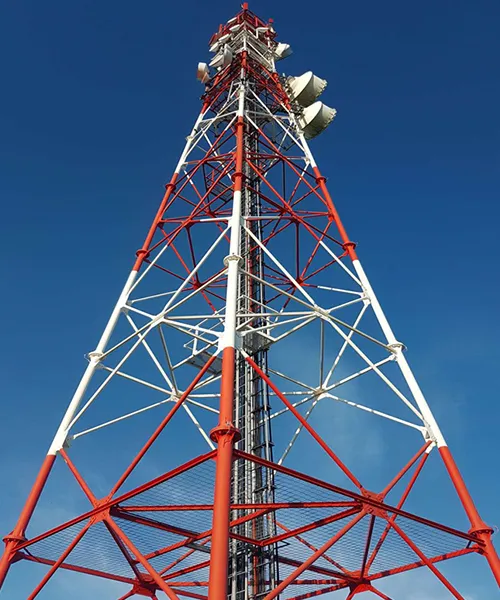

تتميز أبراج الاتصالات الأنبوبية رباعية القوائم بمرونة تشغيلية عالية، مما يجعلها الحل الأمثل لمجموعة واسعة من التضاريس، ومنها: أولاً، المناطق المنبسطة وضواحي المدن، حيث توفر ثباتاً هيكلياً ممتازاً وتكاملاً مع المحيط العمراني. ثانياً، المناطق الجبلية، ذات مستويات ضغط الرياح المتوسطة، حيث تضمن الأنابيب الفولاذية توازناً دقيقاً بين الوزن والمتانة. ثالثاً، المناطق ذات الكثافة العالية للمحطات، حيث تبرز كفاءة هذه الأبراج في المواقع التي تتطلب حلولاً متعددة في مساحات محدودة، مما يسمح بنشر الشبكات وتوسعتها بفعالية قصوى دون المساس باستغلال المساحة المتوفرة.

• المواصفات الفنية
• المعايير المعتمدة

تتشارك القوائم الأنبوبية الأربعة في توزيع الأحمال على أربع نقاط دعم أساسية، مما يمنح الهيكل توازناً فائقاً واستقراراً مثالياً. وتعمل الأنابيب الفولاذية المستديرة عند القاعدة على تعزيز قدرة البرج على مجابهة رياح المقاومة بكفاءة عالية، بينما تضمن الوصلات المعتمدة على فلنجة التوصيل الفولاذية أو البراغي تماسكاً تاماً واصطفافاً هندسياً دقيقاً لكافة الأجزاء على المدى الطويل.

بالمقارنة مع الأبراج الهيكلية التقليدية، يتميز التصميم الأنبوبي رباعي القوائم باستقرار فائق تحت أحمال التشغيل الفعلية، كما يقدم مقاومة استثنائية ضد الانحناء أثناء الخدمة اليومية. وتعمل القاعدة رباعية النقاط على توزيع الأحمال بشكل أكثر توازناً على مساحة الأرض، مما يمنحها قدرة عالية على التكيف مع مختلف ظروف التربة، ويوفر مقاومة قصوى ضد مخاطر الانقلاب في الهياكل الشاهقة والمهام الشاقة.

تتميز الأبراج الأنبوبية رباعية القوائم بإمكانية تركيبها كوحدة متكاملة أو على أجزاء منفصلة، مما يسرع من وتيرة الأعمال الإنشائية ويقلل من المتطلبات اللوجستية في الموقع. كما أن هيكلها المدمج يشغل مساحة أرضية أقل، مما يساهم بشكل فعال في خفض استهلاك المساحات وخفض تكاليف تهيئة المواقع.

تتمتع الأبراج الأنبوبية رباعية القوائم بقدرة استيعابية عالية تتيح استضافة معدات مشغلي شبكات متعددين في آنٍ واحد. كما تسمح ببث إشارات متنوعة بشكل متزامن عبر البرج نفسه، مما يساهم بفاعلية في رفع كفاءة الشبكة والحد من الازدحام، لضمان اتصالات أكثر سلاسة وموثوقية.

عملية التصنيع

• القطع بالليزر
• القص والتثقيب بماكينة CNC
• الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)

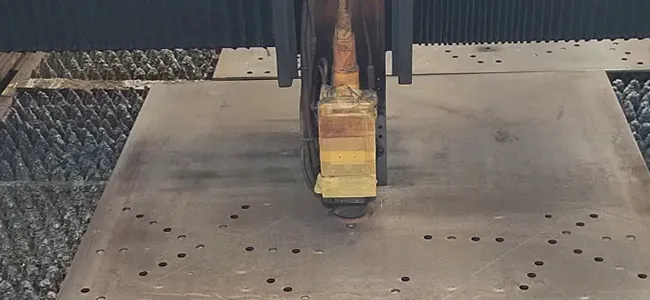

القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.

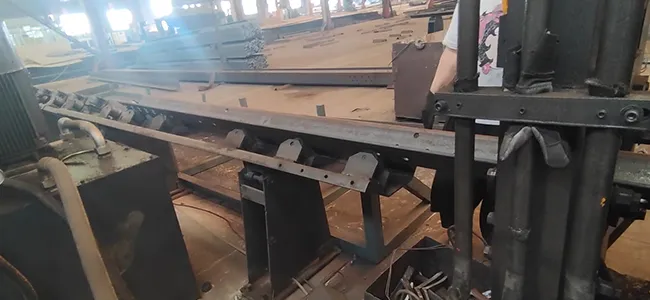

القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.

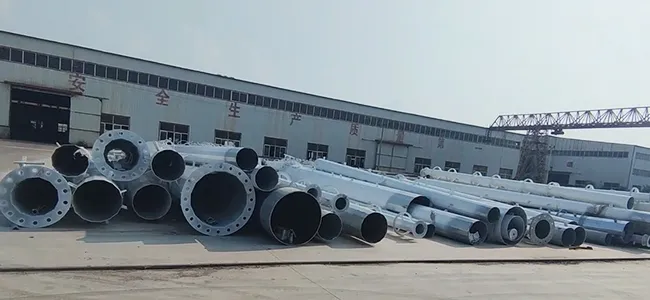

الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
