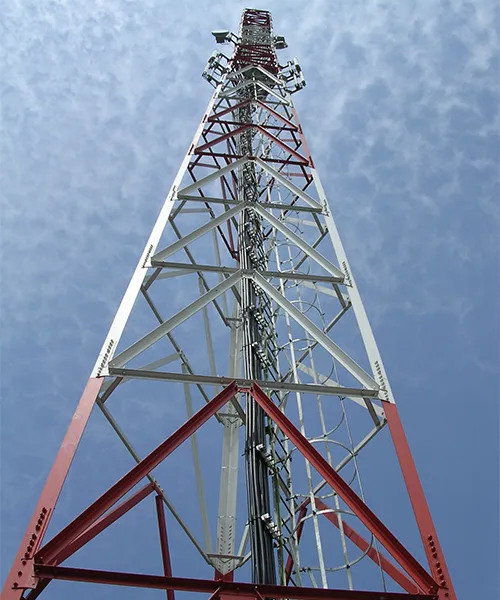

برج الاتصالات الفولاذي بنظام القوائم الثلاثية (3 أرجل)
3-Legged Angular Steel Communication Tower
هذا برج اتصالات ذاتي الدعم مصنوع من قطاعات حديد الزاوية عالي المتانة، يمثل الحلول الهندسية المتكاملة بارتفاعات تبدأ من 5 وتصل إلى 80 متراً، صُمم ليعانق الأفق ويضمن استدامة الربط وبث الإشارة بأعلى كفاءة
أبراج الاتصالات ثلاثية القوائم من الحديد الزاوي هي هندسةٌ تترجم القوة في تكوين مثلثي فريد، حيث تجتمع الأرجل (القوائم) الفولاذية المترابطة بإحكام عبر أنظمة تثبيت برغية فائقة الدقة. كما أنها معززة بألواح ووصلات فولاذية عند كل مفصل لرفع كفاءة الثبات الهيكلي وقدرة الصمود في وجه أعتى الرياح. وبفضل هذا البناء الهيكلي، تبرز هذه الأبراج كخيار استراتيجي مثالي للمناطق النائية والريفية، لضمان تغطية اتصالات موثوقة تمتد إلى أبعد الآفاق.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 80 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي
- الهندسة الإنشائية والتصميم الهيكلي
- المواصفات الفنية
- الميزات
- المشاريع
- التصنيع
- التكوين الثلاثي (3 أرجل)
يرتكز تصميم البرج على مخطط مثلث متساوي الأضلاع، حيث يتم توزيع القوائم الفولاذية (الزوايا) الثلاث بزاوية 120 درجة بين كل قائم (رجل) والآخر. كما يتم ربط هذه القوائم بـ دعامات أفقية وقُطرية متينة، مما يشكل هيكلاً فضائياً يتسم بالصلابة المطلقة والقدرة الفائقة على توزيع الأحمال. - آلية الربط والتركيب
تعتمد الأبراج ثلاثية القوائم على الوصلات الميكانيكية (الربط بالبراغي) في جميع أجزائها. وهذا الأسلوب الهندسي لا يسهل عمليات النقل واللوجستيات فحسب، بل يضمن سرعة فائقة في التنفيذ داخل الموقع، مستغنياً تماماً عن عمليات اللحام المعقدة والمكلفة ميدانياً، مما يحافظ على سلامة طبقة الجلفنة من التلف. - تصميم القواعد والأساسات
وفقاً لطبيعة التربة ونتائج اختبارات سلامة التربة، يتم اعتماد إما الأساسات الحصيرية ثلاثية الأطراف أو القواعد المنفصلة، حيث صُممت هذه القواعد لضمان توازن مثالي للأحمال الأفقية الناتجة عن الرياح، وتوفير استقرار هيكلي طويل الأمد يحمي البرج من أي إجهادات غير متوقعة.
بيئات التركيب والتشغيل النموذجية
تعد المناطق ذات التضاريس المستوية والتربة المستقرة الوجهة المثالية لتركيب هذا النوع من الأبراج. وبفضل الجدوى الاقتصادية العالية وسهولة العمليات اللوجستية والإنشائية، تبرز هذه الأبراج كخيار أول للمشاريع في المناطق الريفية وضواحي المدن، لاسيما في المواقع التي تتطلب تغطية إرسال واسعة النطاق مع استثمار ذكي في تكاليف الأراضي والموارد البشرية.
| المنتج | برج الاتصالات والبث والربط اللاسلكي |
| نوع البرج | برج ذاتي الدعم (ذاتي الارتكاز) |
| معايير التصميم | ANSI/TIA-222-G/H/F;EN 1991-1-4;EN 1993-3-1 |
| شهادة الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والمثبّتات الفولاذية | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، A325;DIN 7990، DIN 931، DIN 933، ISO 4032، ISO 4034 |
| مواد الهيكل الرئيسية | الحديد الزاوي |
| نطاق الارتفاع | 5 إلى 80 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة الأسطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل، مع خيارات طلاء إضافية لتعزيز الديمومة والمظهر الجمالي |
| معايير الجلفنة | ASTM A123 / ISO 1461 |
| العمر الافتراضي | أكثر من 20 عام |
| خيارات اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| مقاومة الإجهادات الزلزالية | مقاومة النشاط الزلزالي حتى الدرجة الثامنة |
| نطاق درجات حرارة التشغيل | -35°C to +45°C |
| منصات العمل والاستراحة | 1 إلى 3 |
| حوامل الهوائيات (كتائف دعم الهوائيات) | 3 إلى 18 |
| حوامل أطباق الميكروويف عالية الاستقرار (أطباق الربط اللاسلكي بالموجات الدقيقة) | 3 إلى 18 |
| الميزات الرئيسية | تصميم مدمج بلمسات عصرية وأداء عالي الاستقرار |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main Components
براغي التثبيت
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
سلم التسلق
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

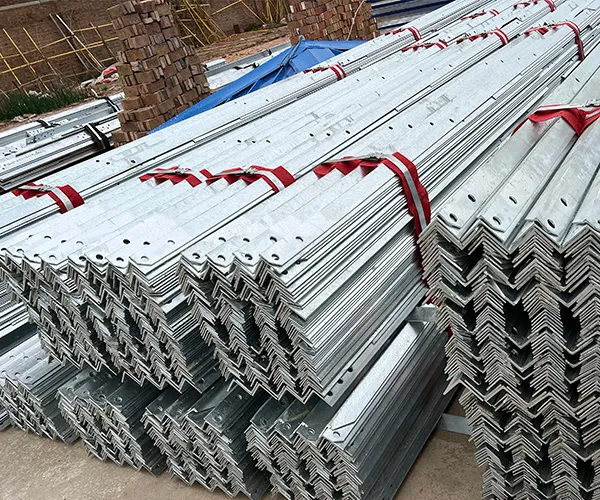

أداء الهيكل
- مقاومة فائقة للرياح
يتميز الهيكل الشبكي (Lattice-style) المزود بوصلات فولاذية زاويّة مدعمة باستقرار استثنائي، مما يضمن ثبات الهيكل وحماية جودة البث من أي اضطراب حتى في أقسى الظروف المناخية. - متانة وصلابة عالية
يوفر الهيكل الفولاذي المكون من مقاطع الحديد الزاوية صلابة إنشائية فائقة. ومع معالجة كافة الأسطح بالجلفنة الحرارية، نضمن مقاومة ممتازة للتآكل وعمراً افتراضياً يمتد لعقود.

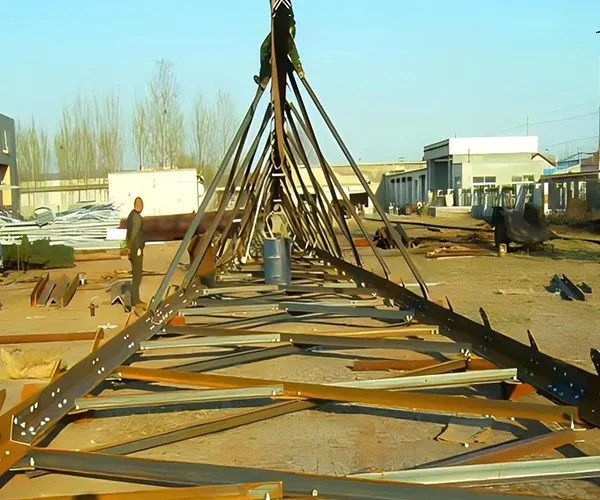

انخفاض التكلفة
- اختيار اقتصادي وذكي للمواد
تجمع المقاطع الفولاذية الزاوية بين انخفاض التكلفة الرأسمالية والأداء الإنشائي المتين، مما يجعلها الخيار الأمثل والمستدام للمشاريع سواء في المناطق الحضرية المزدحمة أو المناطق الريفية النائية، مع تحقيق أعلى عائد على الاستثمار. - سهولة التركيب وصيانة منخفضة
بفضل التصميم التركيبي، تصبح عملية التركيب أكثر سرعة وسلاسة، مما يقلل من زمن وتكلفة أعمال القواعد الإنشائية. كما تساهم جودة التصنيع في إبقاء تكاليف الصيانة الدورية عند حدها الأدنى طوال العمر الافتراضي للبرج.

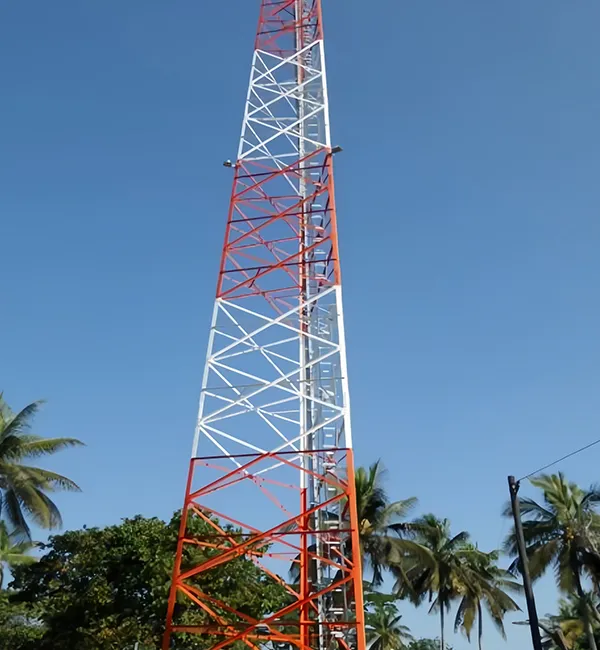

تطبيقات الاستخدام وقابلية التكيف
- التكيف مع مختلف البيئات
تتميز الأبراج الثلاثية القوائم المصنوعة من الفولاذ الزاويّ بمرونة استثنائية في الانتشار، فهي الحل الأمثل للقرى، المدن، الحقول المفتوحة، والمناطق الجبلية الوعرة. كما أنها تتفوق في السيناريوهات الخاصة مثل شبكات الاتصال المؤقتة، وتناسب المواقع التي تتطلب تأثيراً بصرياً منخفضاً أو تلك التي يصعب الوصول إليها بوسائل النقل الثقيلة. - أداء تقني موثوق
بفضل تصميم إنشائي ناضج ومُجرب، تُحقق هذه الأبراج صلابة هيكلية عالية وقدرة فائقة على تحمل الأحمال. وقد أثبتت كفاءة منقطعة النظير في البيئات المعقدة والمواقع التي تفرض تحديات في النقل والتركيب، مع مرونة تامة في تثبيت أنواع متعددة من معدات الاتصال وفقاً لمتطلبات المشروع.
-

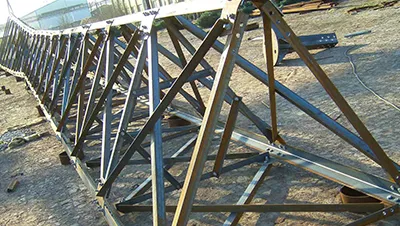

برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) ثلاثي القوائم - ارتفاع 60 متر -

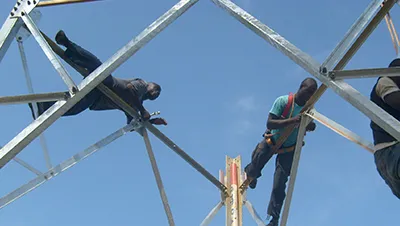

برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) ثلاثي القوائم - ارتفاع 50 متر -

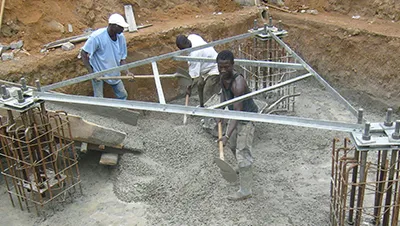

برج اتصالات من الفولاذي الزاويّ (الحديد الزاوية) ثلاثي القوائم - ارتفاع 22 متر
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
تكاملٌ يتجاوز الهيكل: نوفرُ أغطية الرادوم (FRP) / أغطية هوائيات مقاومة للعوامل الجوية وتشكيلة متكاملة من ملحقات أبراج الاتصالات ونقل الطاقة وأبراج المراقبة المصنعة وفق أعلى معايير الدقة
ما هي أنواع الهوائيات التي يمكن تركيبها فوق أبراج الاتصالات المصنوعة من الحديد الزاوية؟
تم تصميم الأبراج الزاوية لتكون بمثابة القواعد الفولاذية الأكثر صلابة ومرونة، حيث يمكنها احتضان طيفٍ واسع من الهوائيات المتطورة المستخدمة في شبكات الهاتف المحمول، ونقل البيانات، والبث الإذاعي، والاتصالات اللاسلكية المتخصصة. وتتضمن الخيارات الأكثر شيوعاً ما يلي:
| نوع الهوائي (الأنتينا) | الوصف |
| الهوائيات اللوحية (القطاعية) | تستخدم بشكل شائع في شبكات 4G/5G و GSM. وتشمل المقاسات النموذجية 2.52 × 0.256 × 0.13 م و 1.31 × 0.32 × 0.11 م |
| الهوائيات الطبقية (أطباق/ صحون) المكافئة | تستخدم بشكل أساسي لوصلات الميكروويف. تشمل الأقطار الشائعة 0.6 م، و0.9 م، و1.2 م، و1.6 م، و1.8 م، و2.4 م. |
| وحدات الراديو عن بُعد | وحدات راديو لاسلكية تبلغ أبعادها عادةً حوالي 0.45 × 0.32 × 0.25 متر، وتُثبّت بالقرب من الهوائيات لتقليل فقدان الإشارة. |
| هوائيات الواي فاي | تشمل الهوائيات الشبكية، والهوائيات الاتجاهية المكافئة، وهوائيات ياغي، والهوائيات شاملة الاتجاهات. |
| هوائيات أخرى | هوائيات ثنائية النطاق VHF/UHF، وهوائيات ضبط التردد لتلبية احتياجات الاتصالات المتخصصة. |
